ADUM5401产品信息：

概览

优势和特点
产品详情

优势和特点

集成isoPower 的隔离式DC/DC转换器
3.3 V或5.0 V调节输出
最高500 mW输出功率
四个DC至25 Mbps (NRZ)信号隔离通道
16引脚SOIC封装，爬电距离为7.6 mm
工作温度最高可达：105°C（最大值）
高共模瞬变抗扰度：>25 kV/μs

安全和法规认证
- UL认证
  - 1分钟2500 V rms，符合UL 1577标准
- CSA元件验收通知5A
- VDE合格证书
  - IEC 60747-5-2 (VDE 0884, Part 2)
  - V(IORM) = 560 V峰值
- CQC认证符合GB4943.1-2011

产品详情

ADuM5401/ ADuM5402 / ADuM5403 / ADuM5404 均为四通道数字隔离器，集成 iso Power 隔离式DC/DC转换器。该DC/DC转换器基于ADI公司的iCoupler 技术，采用5.0 V（5.0 V输入电源）或3.3 V电压（3.3 V电源）时可提供高达500 mW的稳压隔离功率，从而在低功耗隔离设计中无需另外使用隔离式DC/DC转换器。利用iCoupler芯片级变压器技术，能够同时隔离逻辑信号和DC/DC转换器的磁性元件。因此，可提供小尺寸、完全隔离的解决方案。

ADuM5401/ADuM5402/ADuM5403/ADuM5404隔离器提供4个独立的隔离通道，这些通道可以采用多种不同的通道配置和数据速率（更多信息请参考“订购指南”）。

iso Power利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局考量因素的详细说明，请参考应用笔记AN-0971。

应用

RS-232/RS-422/RS-485 收发器
工业现场总线隔离
电源启动偏置和栅极驱动
隔离传感器接口
工业PLC

ADI AD7280A1主要特性及15通道锂电池管理模块BMU基本功能: ADI公司的15通道锂电池管理模块主要采用AD7280A，AD8280，ADuM5401，ADuM1201， ADuC7026和AD8601，实现了对15个锂电池单体的电压和温度监测，在保证信号监测精度的同时
用于±10 V输入的单电源、完全隔离式数据采集系统(一: 连接/参考器件 AD8606/精密、低噪声、双通道CMOS、轨到轨输入/输出运算放大器 AD7091R/ 1 MSPS、超低功耗、12位ADC ADuM5401/集成DC/DC转换器的四通道2.5 kV

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADUM5401

ADUM5401产品信息：

概览

优势和特点

产品详情

ADUM5401数据手册：

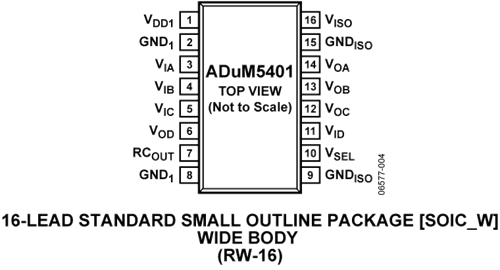

ADUM5401引脚功能、电路图：
