产品详情

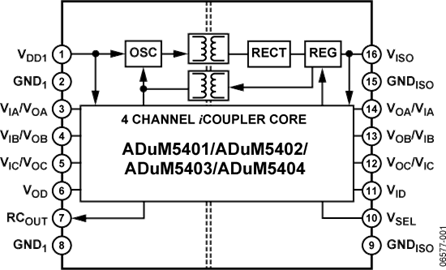

ADuM5401 / ADuM5402 /ADuM5403 ADuM5404 均为四通道数字隔离器，集成 iso Power 隔离式DC/DC转换器。该DC-DC转换器基于ADI公司的 i Coupler 技术，采用5.0 V（5.0V输入电源）或3.3 V电压（3.3V电源）时，可提供高达500 mW的稳压隔离功率。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用 i Coupler芯片级变压器技术，能够同时隔离逻辑信号和DC/DC转换器的磁性元件，因此可提供小尺寸、完全隔离的解决方案。

ADuM5401/ADuM5402/ADuM5403/ADuM5404隔离器提供4个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考“订购指南”）。

iso Power利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局考量因素的详细信息，请参考 应用笔记AN-0971 。

应用

• RS-232/RS-422/RS-485 收发器
• 工业现场总线隔离
• 电源启动偏置和栅极驱动
• 隔离传感器接口
• 工业PLC
