ADUM6200产品信息：

概览

优势和特点
产品详情

优势和特点

isoPower 集成隔离式DC/DC转换器
5 V或3.3 V调节输出
最高400 mW输出功率
两个DC至25 Mbps (NRZ)信号隔离通道
16引脚SOIC封装，爬电距离为7.6 mm
工作温度最高可达105°C（最大值）
高共模瞬变抗扰度：>25 kV/µs
安全和法规认证
UL认证（申请中）
1分钟5000 V rms，符合UL 1577标准
CSA 元件验收通知#5A
IEC 60601-1: 125 V rms
IEC 60950-1: 380 V rms
VDE 合格证书（申请中）
IEC 60747-5-2 (VDE 0884 Part 2):2003-01
V(IORM) = 846 V 峰值

产品详情

ADuM6200/ ADuM6201 / ADuM6202 均为双通道数字隔离器，集成isoPower 隔离式DC-DC转换器。该DC/DC转换器。该DC/DC转换器基于ADI公司的iCoupler 技术，采用5.0 V（5.0V输入电源）或3.3 V电压（3.3V电源）时，可提供高达400 mW的稳压隔离功率；功率水平如数据手册的表1所示。在低功耗隔离设计中，这些器件无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC/DC转换器的磁性元件。因此，可提供小尺寸、完全隔离的解决方案。ADuM6200/ADuM6201/ADuM6202隔离器提供两个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考“订购指南”）。isoPower利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。如需电路板布局建议，请参考应用笔记 AN-0971 。

应用

RS-232/RS-422/RS-485收发器
工业现场总线隔离工业现场总线隔离
电源启动偏置和栅极驱动
隔离传感器接口
工业PLC

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADUM6200

ADUM6200产品信息：

概览

优势和特点

产品详情

ADUM6200数据手册：

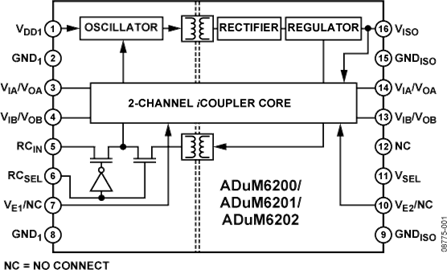

ADUM6200引脚功能、电路图：
