优势和特点
- 小型20引脚QSOP封装
- 1000 V rms隔离额定值
- 低功耗工作
3.3 V工作电压
- 每个通道1.6 mA（最大值，0 Mbps至1 Mbps）
- 每个通道7.8 mA（最大值，25 Mbps）
5 V工作电压
- 每个通道2.2 mA（最大值，0 Mbps至1 Mbps）
- 每个通道11.2 mA（最大值，25 Mbps） - 双向通信
- 数据速率最高可达25 Mbps (NRZ)
- 3 V/5 V电平转换
- 工作温度最高可达：105℃
- 高共模瞬变抗扰度：>15 kV/μs
产品详情

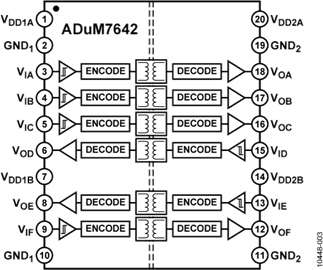

ADuM7640 / ADuM7641 /ADuM7642/ ADuM7643 是采用ADI公司 i Coupler 技术的6通道数字隔离器。这些1kV数字隔离器件采用小型20引脚QSOP封装。在仅需功能隔离时，与2.5kV或5kV隔离解决方案相比，这些器件可节约空间且成本更低。
像ADI公司的许多隔离器一样，该产品系列采用3.0V至5.5V的电源电压，并且功耗极低，仅为其它数字隔离器的十分之一至六分之一。除此之外，DuM7640/ADuM7641/ADuM7642/ADuM7643还提供低脉冲宽度失真（C级小于6 ns）和逐通道毛刺滤波器以保护设备不受外来噪声干扰。四种通道方向组合提供1Mbps或25Mbps的最高数据速率。在没有输入电源的情况下，所有型号的缺省输出均为逻辑高电平状态。
应用- 通用多通道隔离
- SPI接口/数据转换器隔离
- RS-232/RS-422/RS-485收发器
- 工业现场总线隔离
