产品详情

ADV3221和 ADV3222 是高速、高压摆率、缓冲4:1模拟多路复用器。其-3 dB信号带宽大于800 MHz，通道切换的1%建立时间少于20 ns。两款器件的串扰性能均低于-58 dB，隔离性能为-67 dB (100 MHz)，因而适合许多高速应用。驱动75 欧姆 后部端接负载时，差分增益误差低于0.02%，差分相位误差小于0.02，0.1 dB平坦度超过100 MHz，是各类信号开关的理想选择。

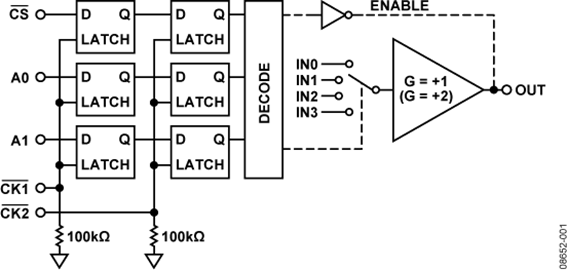

ADV3221/ADV3222含有一个输出缓冲，可将其置于高阻抗状态。这样可以将多个输出相互连接起来，实现级联信号级，而无需关断通道为输出总线提供负载。ADV3221的增益为+1，ADV3222的增益为+2；两种器件均采用±5 V电源供电，仅消耗不到7.5 mA的空闲电流。通道切换通过锁存控制线路实现，可在多ADV3221/ADV3222环境中实现同步更新。

ADV3221/ADV3222采用16引脚SOIC封装，工作温度范围为-40°C至+85°C扩展工业温度范围。

应用

• 路由高速信号，包括：
  视频（NTSC、PAL、S、SECAM、YUV、RGB）
  压缩视频（MPEG、小波）
  3级数字视频(HDB3)
  数据通信
  电信
