产品详情

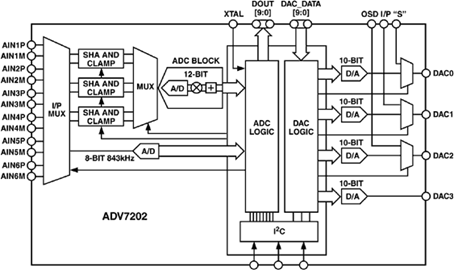

它能够对多达五路NTSC/PAL/SECAM视频输入信号进行采样。前端数字转换器的分辨率为12位；2位(12 dB)用于增益和失调电压调整。该数字转换器的转换速率为54 MHz。

该器件还具有多达八路辅助输入，可以由一个843 kHz SAR ADC进行采样，用于系统监控等目的。

后端由四个10位DAC组成，这些DAC以最高54 MHz的速率工作，可用来输出CVBS、S视频、分量YCrCb和RGB信号。

这款编解码器还能利用3通道输入多路复用器支持画中画功能，该输入多路复用器也能复用多路信号，供给DAC输出。

ADV7202可以采用3.3 V或5 V电源供电，单芯片CMOS结构可确保以更低功耗提供更多功能。

ADV7202采用64引脚小型LQFP封装。
