优势和特点
- 支持1.8 V/3.3 V接口
- 3 个高质量10位视频DAC
- 16× (216 MHz) DAC过采样适用于标清
- 8× (216 MHz)DAC过采样适用于增清
- 4× (297 MHz) DAC过采样适用于高清
- DAC输出电流：37 mA（最大值）
- 支持多格式视频输入
- 4:2:2 YCrCb (标清、增清和高清)
- 4:4:4 RGB (标清)
- 支持多格式视频输出
- 复合(CVBS) 与S视频(Y/C)
- 分量YPrPb（标清、增清和高清）
- 分量RGB（标清、增清和高清）
- 提供引脚架构芯片级封装(LFCSP)
- 32引脚、5 mm × 5 mm LFCSP封装
- 40引脚、6 mm × 6 mm LFCSP封装
- 支持74.25 MHz 8/10/16位高清输入
- 符合SMPTE 274M (1080i)、296M (720p)和240M (1035i)标准
- 高级电源管理
- 取得专利的内容相关低功耗DAC操作
- 自动有线电视信号检测和DAC关断
- 各DAC具有独立开关控制
- 休眠模式下功耗最低
- 符合EIA/CEA-861B标准
- 支持NTSC M、PAL B/D/G/H/I/M/N、PAL 60
- NTSC和PAL方形像素操作(24.54 MHz/29.5 MHz)
- 可编程特性
- 亮度和色度滤波器响应
- 垂直消隐间隔(VBI)
- 副载波频率(F(SC)) 和相位
- 亮度延迟
- 副本生成管理系统(CGMS)
- 欲了解各特性的完整列表，请参考数据手册。
产品详情

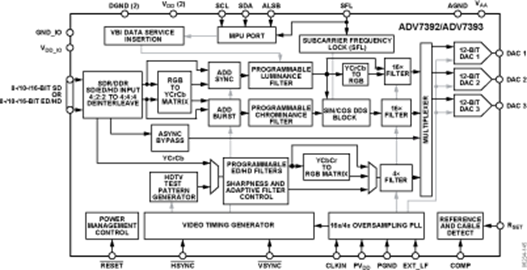

ADV7390/ADV7391/ADV7392/ADV7393均属于单芯片、高速、数模视频编码器系列。三个2.7 V/3.3 V 10位视频DAC支持标清(SD)或高清(HD)视频格式的复合(CVBS)、S视频(YC)或分量(YPrPb/RGB)模拟输出。
这些编码器针对低功耗操作进行了优化，尺寸极小，并且只需很少的外部器件，非常适合要求电视输出功能的便携式和功耗敏感型应用。有线电视信号检测和DAC自动关断特性可确保功耗保持低点。
ADV7390/ADV7391配有一个8位视频输入端口，通过SDR接口支持标清视频格式，通过DDR接口支持高清视频格式。
ADV7392/ADV7393配有一个16位视频输入端口，可采用多种方式进行配置。同时支持标清RGB输入。该系列所有器件均支持嵌入式EAV/SAV时序码、外部视频同步信号以及 I(2)C 、SPI通信协议。
应用
- 手机
- 数码相机
- 便携式媒体和DVD播放器
- 便携式游戏机
- 便携式数码摄像机
- 机顶盒(STB)
- 车载信息娱乐系统（仅限ADV7393）
