产品详情

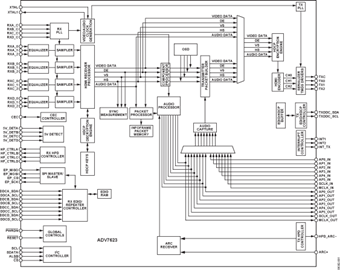

ADV7623是一款高性能4输入单输出高清多媒体接口(HDMI )收发器，集成了带有数字音频输入和输出的HDMI接收器和发射器。借助ADI公司经全面测试的中继器软件库和驱动程序，该器件可支持所有的HDCP中继器功能。

ADV7623的所有HDMI输入端口均使用了Xpressview 快速切换技术。利用ADI公司可大幅降低软件开销的硬件HDCP引擎，Xpressview技术可在不到1秒的时间内在任何HDMI输入端口之间实现快速切换。

ADV7623不仅支持高至1080p、12位深色(Deep Color)的所有高清电视格式，还支持所有强制性要求的三维电视格式。另外，ADV7623还集成了支持发现和控制(CDC)功能的HDMI v1.4 CEC控制器。

ADV7623集成了OSD(屏幕显示)功能，可生成和控制高质量的基于字符和图标的系统状态，并对显示器进行控制。对OSD感兴趣的用户可利用ADI公司OSD的软件开发工具套件来开发。

ADV7623提供了一个灵活的音频专用输出端口和一个音频专用输入端口，可方便地从HDMI流中提取音频数据，或向HDMI流中插入音频数据。它支持所有HDMI音频格式，包括通过DSD输出的超级音频CD(SACD)、通过DST输出的压缩SACD和HBR等。另外，ADV7623还内置音频回传通道(ARC)接收器。由于把上行音频组合到传统HDMI电缆中，ARC简化了布线。

ADV7623由先进的CMOS工艺制造，采用144引脚20 mm × 20 mm无铅LQFP封装，额定温度范围为-20 ℃至+70℃。

应用

• AVR
• HTiB
• SOUNDBAR，支持HDMI中继器
• 支持HBR的电视
• 其他中继器应用
