产品详情

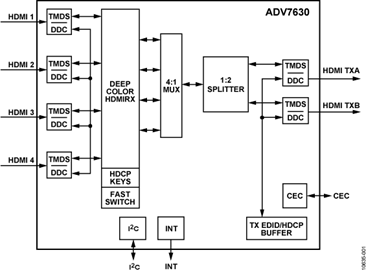

ADV7630是一款高质量的1:2 HDMI 分频器，采用4:1输入多路复用器。它在单芯片上集成了四路输入HDMI接收器和双通道发射器功能。ADV7630支持所有强制性HDMI 3D TV格式、最高1080p 36位/像素深色HDTV格式和最高1080p60的显示分辨率。通过TMDS技术，HDMI接收器还支持HDCP加密视频的接收。HDMI视频通过发射器发送到下游器件。HDMI输出采用专用DDC线路和HDCP加密引擎。

ADV7630集成一个HDMI CEC控制器，支持能力发现和控制(CDC)特性。

所有输入HDMI端口均具有XpressView 快速切换功能。XpressView技术使用ADI公司基于硬件的HDCP引擎，软件开销极小，所有HDMI输入端口可在不到1秒的时间内快速完成切换。

各HDMI输入端口具有专用的5 V检测和热插拔置位引脚。该HDMI接收器还集成一个均衡器，确保该接口在低质量长电缆条件下具有鲁棒的工作性能。

每个HDMI具有专用热插拔检测端口和DDC线路，附带内部HDCP加密引擎。

ADV7630采用EDID复制器和内部EDID RAM。在发射器侧，DDC控制允许从接收端回读EDID数据。由于器件集成了内部稳压器，系统断电后，接收器侧的EDID功能可从HDMI电缆供电。

ADV7630采用先进的CMOS工艺制造，提供14 mm × 14 mm、128引脚TQFP_EP表贴封装，符合RoHS标准；额定温度范围为0°C至70°C。

应用

• 视频会议
• 高清电视
• AVR、HTiB
• Soundbar
• 视频开关
• HDMI分频器
