ADXL313产品信息：

概览

优势和特点
产品详情

优势和特点

超低功耗（随数据速率而自动调整）
-- 测量模式下低至30 μA(V(S) = 3.3 V)
-- 待机模式下低至0.1 μA(V(S) = 3.3 V)
低噪声性能
-- 150 μg/√Hz（典型值，X轴和Y轴）
-- 250 μg/√Hz（典型值，Z轴）
正在申请专利的嵌入式FIFO技术可较大程度地减少主机处理器的负荷

用户可选分辨率
-- 任何 g 范围内固定10位分辨率
-- 任何g范围内固定1024 LSB/ g 灵敏度
-- 分辨率可在10位(±0.5 g )至13位(±4 g )范围内调整
内置运动检测功能可进行运动/非运动监控
电源和I/O电压范围：
2.0 V至3.6 V
欲了解更多特性，请参考数据手册

产品详情

ADXL313是一款小而薄的低功耗3轴加速度计，分辨率高（13位），测量范围达±4 g。数字输出数据为16位二进制补码格式，可通过串行端口接口(SPI)（3线式或4线式）或I(2)C数字接口访问。

ADXL313非常适合汽车报警或黑匣子应用。它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。该器件具有高分辨率(1024 LSB/ g )和低噪声(150 μ g /√Hz)性能，能够分辨小到0.1°的倾角变化。内置FIFO有利于使用过采样技术，将倾角分辨率提升至0.025°。

该器件提供多种内置检测功能。运动和非运动检测功能检测有无运动发生，以及任意轴上的加速度是否超过用户设置的限值。这些功能可以映射到中断输出引脚。集成的32级FIFO可用来存储数据，较大程度地减少主机处理器的干预，降低系统功耗。

低功耗模式支持基于运动的智能电源管理，从而以极低的功耗进行阈值感测和运动加速度测量。

ADXL313采用5 mm × 5 mm × 1.45 mm、32引脚小型超薄LFCSP封装，与ADXL312加速度计引脚兼容。

应用

汽车报警
坡道起步辅助(HSA)系统
电子刹车制动
数据记录仪（黑匣子）

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADXL313

ADXL313产品信息：

概览

优势和特点

产品详情

ADXL313数据手册：

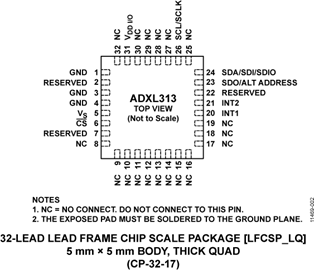

ADXL313引脚功能、电路图：
