ADXL335

小尺寸、低功耗、三轴±3G 加速度计

ADXL335产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 三轴检测
  • 小尺寸、薄型封装
    4 mm × 4 mm × 1.45 mm LFCSP
  • 低功耗：350 μA（典型值）
  • 单电源供电：
    1.8 V to 3.6 V
  • 抗冲击能力：10,000 g
  • 出色的温度稳定性
  • 通过各轴的一个电容调整相应的带宽
  • 符合RoHS/WEEE无铅要求

产品详情

ADXL335是一款小尺寸、薄型、低功耗、完整的三轴加速度计，提供经过信号调理的电压输出，该产品的满量程加速度测量范围为±3 g（最小值），可以测量倾斜检测应用中的静态重力加速度，以及运动、冲击或振动导致的动态加速度。

用户使用C(X)、C(Y)和 C(Z)引脚上的电容 X(OUT)、Y(OUT)和Z(OUT)选择该加速度计的带宽。可以根据应用选择合适的带宽，X轴和Y轴的带宽范围为0.5 Hz至1600 Hz，Z轴的带宽范围为0.5 Hz至550 Hz。

ADXL335提供小尺寸、薄型、16引脚、4 mm × 4 mm × 1.45 mm塑料引脚架构芯片级封装(LFCSP_LQ)。


应用
  • 对成本敏感的低功耗运动和倾斜检测应用
  • 移动设备
  • 游戏系统
  • 磁盘驱动器保护
  • 图像稳定
  • 运动和保健器材

ADXL335数据手册：

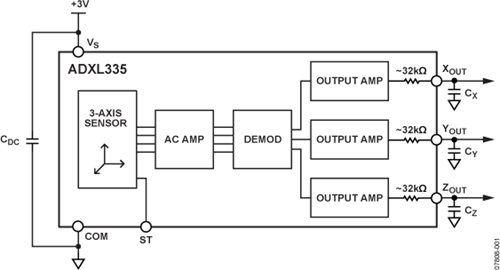

ADXL335引脚功能、电路图：

基于磁阻传感器和加速度计的电子罗盘设计

摘 要： 介绍了三轴磁阻传感器MMC3120MQ的技术特点，并利用此传感器、三轴加速度传感器ADXL335和微控制器MSP430F2618设计了一种具有倾斜补偿功能的手持式电子罗盘。
