ADXRS624是一款功能完备、成本低廉的角速率传感器（陀螺仪），采用ADI公司的表面微加工工艺制造，单芯片上集成了全部必需的电子器件。该器件制造技术与高可靠性汽车安全气囊加速度计所用的大规模BiMOS工艺相同。
ADXRS624是一款汽车应用级陀螺仪。受汽车测试影响，这类陀螺仪具有更宽泛的保证最小/最大技术规格。
输出信号RATEOUT (1B, 2A)是电压值，与围绕封装上表面垂直轴转动的角速率成比例。输出与所提供的基准电源成比率。可以使用SUMJ与RATEOUT之间的一个外部电阻来降低比例因子。一个外部电容设置带宽，芯片工作还需要其它几个外部电容。
该器件提供温度输出，用于补偿技术。两路数字自测输入通过机电方式激励传感器，以测试传感器和信号调理电路是否正常工作。ADXRS624提供7 mm × 7 mm × 3 mm BGA芯片级封装。

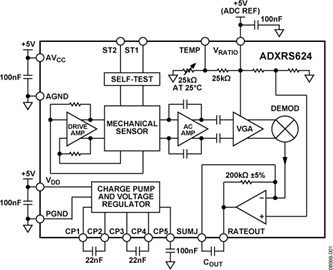

ADXRS624方框图
【用 途】 角速度传感器【性能 参数】 ADXRS6 24是完整的角速度传感器(陀螺仪)，采用ADI公司的表面微机械加工工艺。ADXRS6 24在一块芯片上集成了所有所需的电子组件，功能全面、成本低廉。该器件的制造工艺同高稳定性汽车气囊加速度计一样，都采用大容量BiMOS工艺。输出信号RAte
评估板EVAL-ADXRS624元件布局图
*估板EVAL-ADXRS*电路图
【用 途】 角速度传感器【性能 参数】ADXRS6 24是完整的角速度传感器(陀螺仪)，采用ADI公司的表面微机械加工工艺。ADXRS6 24在一块芯片上集成了所有所需的电子组件，功能全面、成本低廉。该器件的制造工艺同高稳定性汽车气囊加速度计一样，都采用大容量BiMOS工艺。输出信号RAteOUT (1B, 2A)的电压同垂直于封装顶面的轴向角速度成正比。输出电压与给定的参考电压成比
ADXRS624 是一款偏航角速度陀螺仪，它利用表面微加工工艺（与制造大批量、高可靠性汽车加速度计所用的工艺相同）获得低成本、功能完整的角速率传感器，并集成所有必要的信号调理电子器件，以产生与Z轴的角速率成比例的稳定输出电压
