产品详情

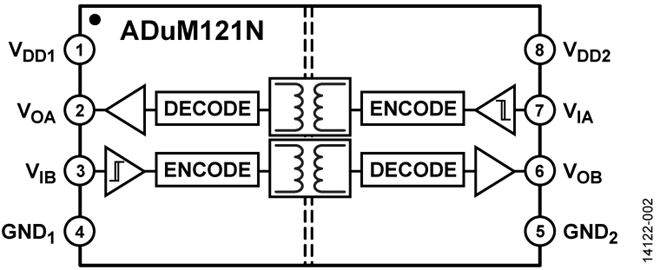

ADuM120N/ADuM121N(1)均为采用ADI公司iCoupler 技术的双通道数字隔离器。这些隔离器件将高速、互补金属氧化物半导体(CMOS)与单芯片空芯变压器技术融为一体，具有优于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。这些器件的最大传播延迟为13 ns，在5 V下脉冲宽度失真小于3 ns。具有严格的3.0 ns（最大值）通道匹配。

ADuM120N/ADuM121N数据通道属于独立式通道，提供多种配置选择，可承受3 kV rms的电压额定值（请参见“订购指南”）。这些器件均采用1.8 V至5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。

与其它光耦合器不同，可确保不存在输入逻辑转换时的直流正确性。它们提供两种不同的故障安全选项，输入电源未用或输入禁用时，输出转换到预定状态。

ADuM120N0与ADuM1285引脚兼容，ADuM120N1与ADuM1280和ADuM1200引脚兼容。ADuM121N0与ADuM1286引脚兼容，ADuM121N1与ADuM1281和ADuM1201引脚兼容。

应用

• 通用多通道隔离
• 工业现场总线隔离

(1)受美国专利第5,952,849、6,873,065、6,903,578、以及7,075,329号保护。其他专利正在申请中。
