ADuM4120 数据手册-pdf中文资料-产品介绍及应用电路

ADuM4120产品信息：

概览

优势和特点
产品详情

优势和特点

2.3 A 峰值输出电流 (<2 欧姆 R(DSON_x))
2.5 V 到 6.5 V V(DD1) 输入
4.5V 到 35 V V(DD2) 输出
2.3 V V(DD1) 时欠压锁定 (UVLO)
V(DD2)
上存在多个欠压锁定 (UVLO) 选项
- A 级—4.4 V（典型值）正向阈值
- B 级—7.3 V（典型值）正向阈值
- C 级—11.3 V（典型值）正向阈值
精准定时特性

隔离器和驱动器下降缘传播延迟最大 79 ns (ADuM4120)

CMOS 输入逻辑电平
高共模瞬变抗扰度：150 kV/μs
高工作结温：125°C
默认低电平输出
安全和监管审批（申请中）
- UL 认证：符合 UL 1577
  - 1 分钟 5 kV rms，SOIC 长封装
- CSA 元件验收通知 5A
- VDE 符合性证书（申请中）
  - DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - V(IORM) = 849 V 峰值
8 mm 爬电距离
6 引脚宽体 SOIC 封装，爬电距离更长

产品详情

ADuM4120/ ADuM4120-1 是 2 A 隔离式单通道驱动器，采用 Devices, Inc. 的iCoupler 技术实现高精度隔离。ADuM4120/ADuM4120-1 通过 6 引脚宽体 SOIC 封装提供 5 kV rms 隔离，爬电距离更长。这些隔离元件集高速 CMOS 和整体式变压器技术于一身，能够提供兼备脉冲变压器和栅极驱动器特点的出色性能。

ADuM4120/ADuM4120-1 工作输入电压介于 2.5 V 到 6.5 V 之间，兼容较低的电压系统。与采用高压电平转换方法的栅极驱动器相比，ADuM4120/ ADuM4120-1 具有输入和输出之间真正的电气隔离。

这些型号都可选配输入干扰滤波器（不选配亦可）。干扰滤波器有助于降低在输入引脚上产生触发输出的噪音的几率。

因此，ADuM4120/ADuM4120-1 能够可靠控制绝缘栅极双极晶体管 (IGBT)/金属氧化物半导体场效应晶体管 (MOSFET) 配置在各种开关电压下的开关特性。

应用

开关式电源
IGBT/MOSFET 栅极驱动器
工业逆变器
氮化镓 (GaN)/碳化硅 (SiC) 功率器件

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADuM4120

ADuM4120产品信息：

概览

优势和特点

产品详情

ADuM4120数据手册：

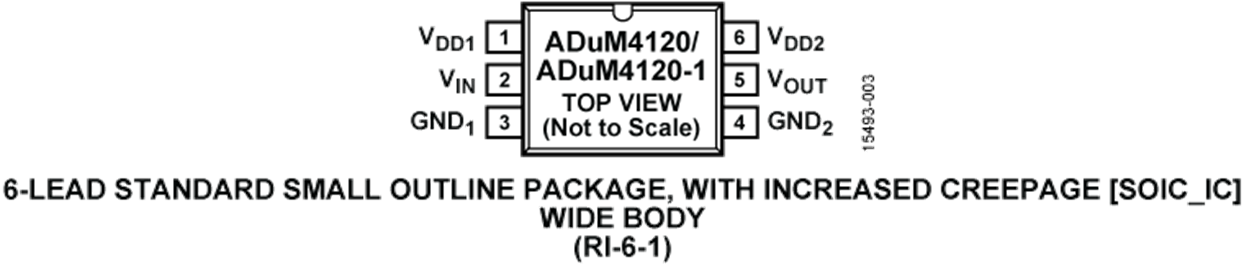

ADuM4120引脚功能、电路图：
