ADuM6412

集成DC/DC转换器和2个反向通道的鲁棒3.75 kV rms四通道隔离器

ADuM6412产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 集成isoPower的隔离式DC/DC转换器
  • 最高150 mW输出功率
  • 四个DC至150 Mbps信号隔离通道
  • 24引脚SSOP封装，爬电距离为5.3 mm
  • 工作温度最高可达：105°C
  • 高共模瞬变抗扰度：100 kV/μs
  • 安全和法规认证
    • UL认证（申请中）
      - 1分钟3750 V rms，符合UL 1577
    • CSA元件验收通知5A（申请中）
    • 符合VDE标准证书（申请中）
      - DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      - V(IORM) = 565 V峰值

产品详情

ADuM6410 / ADuM6411 /ADuM6412均为集成isoPower 隔离式DC/DC转换器的四通道数字隔离器。该DC/DC转换器采用ADI公司的iCoupler 技术，能够提供可在3.15 V和5.25 V之间调节的稳压隔离电源。

在低功耗隔离设计中，ADuM6410/ADuM6411/ADuM6412无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC/DC转换器的磁性元件。因此可提供小尺寸、完全隔离的解决方案。

ADuM6410/ADuM6411/ADuM6412隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考订购指南）。

应用

  • RS-232收发器
  • 电源启动偏置和栅极驱动
  • 隔离传感器接口
  • 工业PLC

ADuM6412数据手册：

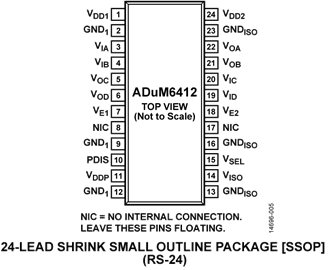

ADuM6412引脚功能、电路图：
