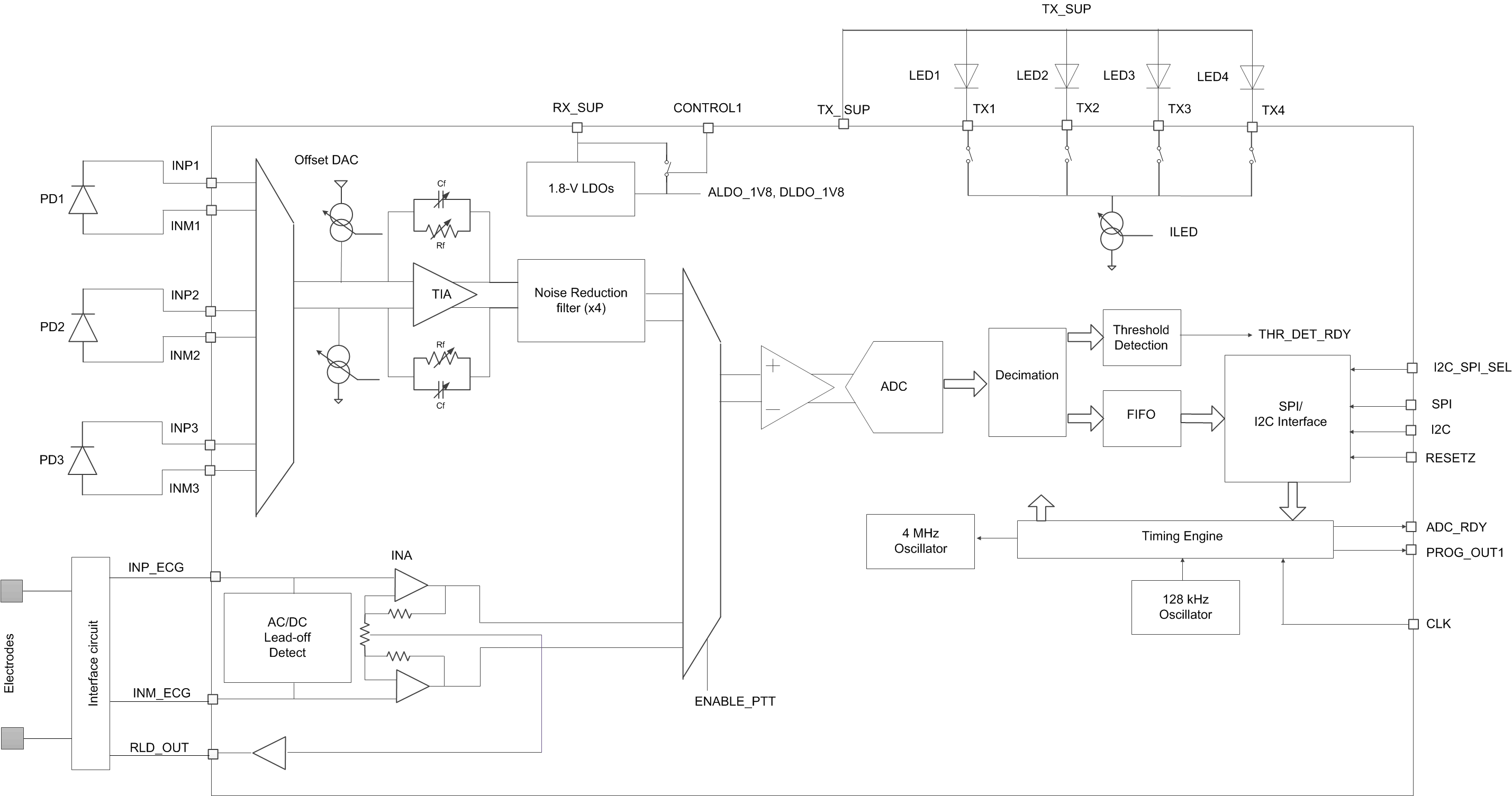

AFE4900 器件是一款用于同步心电图 (ECG)、光电血管容积图 (PPG) 信号采集的模拟前端 (AFE)。该器件还可用于光学生物传感 应用，例如心率监测 (HRM) 和周围毛细血管氧饱和度 (SpO(2)) 测量。PPG 信号链支持多达四个可切换发光二极管 (LED) 以及多达三个光电二极管 (PD)。LED 可以使用完全集成的 LED 驱动器打开。光电二极管的电流通过互阻抗放大器 ( A) 转换为电压，并使用模数转换器 (ADC) 进行数字化。ECG 信号链具有一个连接至同一 ADC 的仪表放大器 (INA)，该放大器具有可编程增益。右腿驱动 (RLD) 放大器组可用于 ECG 输入引脚的偏置。支持交流和直流导联脱落检测方案。来自 PPG 和 ECG 相位的 ADC 代码可以存储在 128 样本先进先出 (FIFO) 块中，并使用 I(2)C 或串行外设接口 (SPI) 接口进行读取。
