AFE5804是一种完整的模拟前端设备，专门为超声系统设计，需要低功耗和小体积。

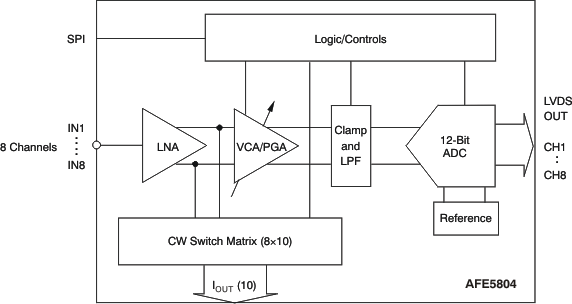

AFE5804由8个通道组成，包括低噪声放大器(LNA)、压控衰减器(VCA)、可编程增益放大器(PGA)、低通滤波器(LPF)和具有低电压差分信号(LVDS)数据输出的12位模数转换器(ADC)。
LNA增益设置为20dB增益，具有出色的噪声和信号处理能力，包括快速过载恢复。在AFE5804所有通道共有的0V到1.2V控制电压下，VCA增益可以在46dB范围内变化。
PGA可编程增益为20dB, 25dB, 27dB和30dB。内部的低通滤波器也可以编程到12.5MHz或17MHz。
ADC的LVDS输出减少了ASIC或FPGA的接口线数量，从而实现了便携式系统所需的高系统集成密度。ADC可以使用内部引用或外部引用操作。ADC还具有在高增益时有用的信噪比(SNR)增强模式。
AFE5804是15mm × 9mm, 135球BGA封装，无pb(符合rohs标准)和绿色。指定在0°C到+85°C范围内工作。
TI公司的AFE5804是八路超声波模拟前端,每路的功耗仅为120mW,12位,取样速率高达40MSPS,噪音为0.92nV/√Hz.AFE5804包括了低噪音放大器(LNA),电压控制的衰减器(VCA),可编程增益放大器(PGA),低通滤波器(LPF)以及采用低压差分信号(LVDS)输出的12位模数转换器(ADC).AFE5804广泛用在医疗图像和超声波,手提设备以及以电池为能源的系统.本文
AFE5804 是 TI 针对医疗超声波领域的 AFE58xx 系列的第二款器件，专为要求低功耗与小尺寸的超声波系统而精心设计。该款全面集成的 AFE5804 在速率为 40 MSPS、噪声为 1.25 nV/rtHz 时每通道功耗仅为 102 mW，从而
AFE5804是TI针对医疗超声波领域的AFE58xx系列的第二款器件，专为要求低功耗与小尺寸的超声波系统而精心设计。该款全面集成的AFE5804在速率为40MSPS、噪声为1
afe5804是 ti 针对医疗超声波领域的 afe58xx系列的第二款器件，专为要求低功耗与小尺寸的超声波系统而精心设计。;;; 该款全面集成的 afe5804 在速率为 40 ms
AFE5804 是 TI 针对医疗超声波领域的 AFE58xx 系列的第二款器件，专为要求低功耗与小尺寸的超声波系统而精心设计。该款全面集成的 AFE5804 在速率为 40 MSPS、噪声为 1.25 nV/rtHz 时每通道功耗仅为 102
AFE5804是TI针对医疗超声波领域的AFE58xx系列的第二款器件，专为要求低功耗与小尺寸的超声波系统而精心设计。这款八通道AFE的功耗比同类最直接竞争产品低&nb
AFE5804 是 TI 针对医疗超声波领域的 AFE58xx 系列的第二款器件，专为要求低功耗与小尺寸的超声波系统而精心设计。
