AFE5807是一款集成模拟前端(AFE)解决方案，专门为需要高性能和小型化的超声系统设计。AFE5807集成了一个完整的时间增益控制(TGC)成像路径和一个连续波多普勒(CWD)路径。它还允许用户选择各种功率/噪声组合之一，以优化系统性能。因此，AFE5807不仅适用于高端系统，而且适用于便携式系统，是一种适合的超声模拟前端解决方案。

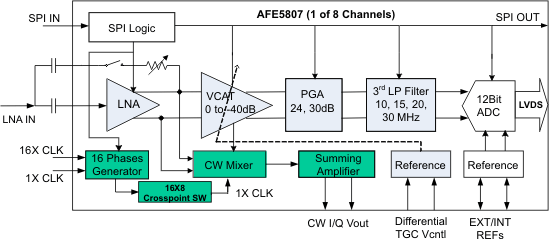

AFE5807包含8路电压控制放大器(VCA)、12位模数转换器(ADC)和连续波混频器。VCA包括低噪声放大器(LNA)、电压控制衰减器(VCAT)、可编程增益放大器(PGA)和低通滤波器(LPF)。LNA增益可编程，支持250 mV(PP)到1 V(PP)输入信号。LNA也支持可编程的主动终止。超低噪声VCAT提供了40 dB的衰减控制范围，提高了整体低增益信噪比，有利于谐波成像和近场成像。PGA提供24 dB和30 dB增益选项。在进行ADC之前，LPF可以配置为10mhz、15mhz、20mhz和30mhz，以支持不同频率的超声应用。AFE5807的高性能12位/80 MSPS ADC达到70 dBFS信噪比。在低链增益下保证了良好的信噪比。ADC的LVDS输出可实现小型化系统所需的灵活系统集成。AFE5807还集成了一个低功率无源混频器和一个低噪声累加放大器来实现片上CWD波束形成。16个可选择的相位延迟可应用于每个模拟输入信号。同时采用唯一的3阶和5阶谐波抑制滤波器来提高连续波的灵敏度。
AFE5807采用15mm × 9mm, 135引脚BGA封装，可在0°C至85°C范围内工作。它也兼容AFE5808, AFE5803和AFE5808A的引脚到引脚。此外，AFE5809是该家族中另一个具有增强数字解调功能的成员。
ti（上海）高性能模拟器件介绍，afe5807 与 afe5808 的重要特性与优势主要体现在：一、集成型 cw（连续波）多普勒混频器与求和放大器的近载波相位噪声极低，在2.5mhz 载波的1khz 下不足-155 dbc/hz，可简化 cw 波束形成设计； 二、afe5807 是一款低功耗解决方案，在 1.1 nv√hz、40 msps 与 12 位采样情况下每通道功耗为 88 mw。
afe5807 与 afe5808 的其它重要特性与优势 ·;;;;;;; 集成型 cw 多普勒混频器与求和放大器的近载波相位噪声极低，在 2.5 mhz 载波的 1 khz 下不足 -155 dbc/hz，可简化 cw 波束形成设计；·;;;;;;; afe5807 是一款低功耗解决方案，在 1.1 nv/rthz、40 msps 与 12 位采样情况下每通道功耗为 88 mw；·;;;;;;;
afe5807 与 afe5808 的其它重要特性与优势 ·;;;;;;; 集成型 cw 多普勒混频器与求和放大器的近载波相位噪声极低，在 2.5 mhz 载波的 1 khz 下不足 -155 dbc/hz，可简化 cw 波束形成设计；·;;;;;;; afe5807 是一款低功耗解决方案，在 1.1 nv/rthz、40 msps 与 12 位采样情况下每通道功耗为 88 mw；·;;;;;;;
TI（上海）高性能模拟器件事业部资深现场应用工程师徐继红介绍说，AFE5807与AFE5808的重要特性与优势主要体现在：一、集成型CW（连续波）多普勒混频器与求和放大器的近载波相位噪声极低，在2.5MHz载波的1kHz下不足-155dBc/Hz，可简化CW波束形成设计；二、AFE5807是一款低功耗解决方案，在1.1nV√Hz、40MSPS
该AFE5807与AFE5808具有0.75nV/rtHz的最佳噪声性能，可充分满足超声波设计人员对出色性能及影像质量的需求。此外，集成型CW模式还可在超声波影像中测量并显示血流速度。AFE5807与AFE5808的其它重要特性与优
该AFE5807与AFE5808具有0.75nV/rtHz的最佳噪声性能，可充分满足超声波设计人员对出色性能及影像质量的需求。此外，集成型CW模式还可在超声波影像中测量并显示血流速度。如欲了解更多详情或申请AFE5807与AFE
该AFE5807与AFE5808具有0.75nV/rtHz的最佳噪声性能，可充分满足超声波设计人员对出色性能及影像质量的需求。此外，集成型CW模式还可在超声波影像中测量并显示血流速度。AFE5807与AFE5808的其它重要特性与优
德州仪器(TI)宣布面向中高端频谱多普勒超声波设备推出2款具有连续波(CW)多普勒混频器的最新全面集成型模拟前端(AFE)，集成型CW模式还可在超声波影像中测量并显示血流速度。上述最新器件比同类竞争解决方案小25%，可为更高通道数量的解决方案确保紧凑的系统外形。据TI模拟器件业务资深现场应用工程师徐继红介绍，在超声应用中，影响质量直接影响诊断的精确度，AFE5808具有0.75nV/rtHz的最佳噪声性能，可充分满足超声波设计人员对出
该 AFE5807 与 AFE5808 具有 0.75 nV/rtHz 的最佳噪声性能，可充分满足超声波设计人员对出色性能及影像质量的需求。此外，集成型 CW 模式还可在超声波影像中测量并显示血
AFE5807 与 AFE5808 皆具有 0.75 nV／rtHz 的最佳噪声性能，可充分满足超音波设计人员对最高效能及影像品质的需求。除此之外，整合型 CW 模式还可在超音波影像中测
