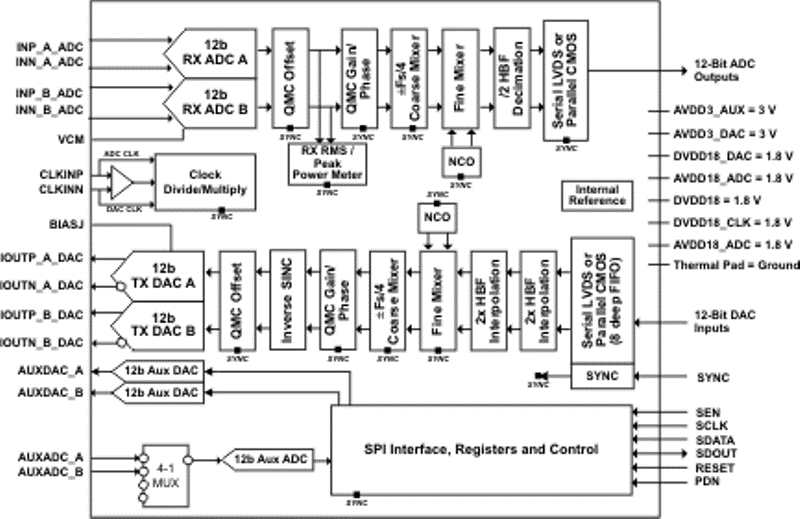

AFE7225/7222 是一款设计用于全或半双工无线通信的模拟前端。 过度采样传输 12-位 DACs 提供从基带到无码间串扰奈奎斯特(Nyquist)基带间的输出频率。 欠采样接收 12-位 ADCs 允许从基带到 230MHz 间的模拟输入。 大多数 AFE7225/7222 内的块是独立控制的以便在功耗和应用间实现优化。 两个备用控制 12-位 DACs 和一个双输入备用监视 12-位 ADC 可通过串口获得。 数字特性包括 QMC (正交调制校正),内插,抽取,RMS/峰值功率仪表和具有用于RX和TX路径的独立NCO的混音器。
AFE7225/7222 采用 64-引脚 9x9mm QFN 封装 (RGC)。 AFE7225/7222 采用 的低功率 CMOS 工艺制造并且可在全工业温度范围内 (-40°C 至 85°C) 工作。
【用 途】 模拟前端【性能 参数】 采用64脚QFN封装,该器件集成双通道65 MSPS ADC与双通道130 MSPS DAC,全双工运行时功耗仅为398mW,全速半双工接收模式下,功耗则为212mW。 主要特性: 低功耗:深度睡眠模
