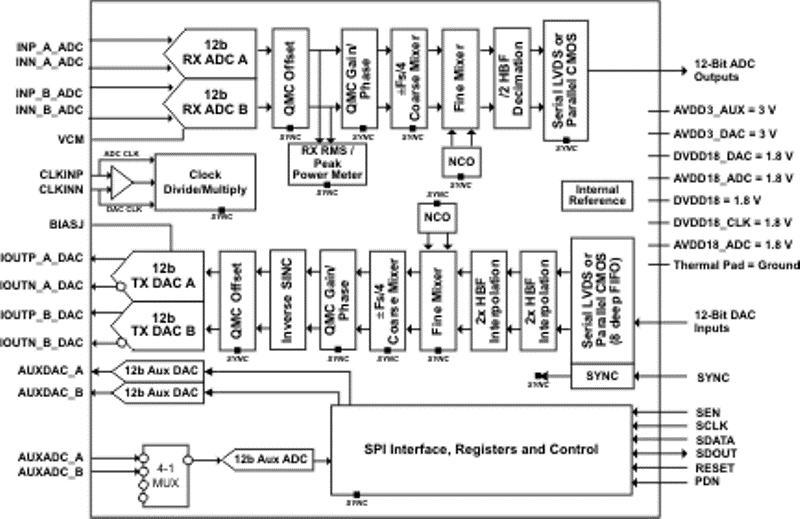

AFE7225/7222 是一款设计用于全或半双工无线通信的模拟前端。 过度采样传输 12-位 DACs 提供从基带到无码间串扰奈奎斯特（Nyquist）基带间的输出频率。 欠采样接收 12-位 ADCs 允许从基带到 230MHz 间的模拟输入。 大多数 AFE7225/7222 内的块是独立控制的以便在功耗和应用间实现优化。 两个备用控制 12-位 DACs 和一个双输入备用监视 12-位 ADC 可通过串口获得。 数字特性包括 QMC (正交调制校正)，内插，抽取，RMS/峰值功率仪表和具有用于RX和TX路径的独立NCO的混音器。
AFE7225/7222 采用 64-引脚 9x9mm QFN 封装 (RGC)。 AFE7225/7222 采用 的低功率 CMOS 工艺制造并且可在全工业温度范围内 (-40°C 至 85°C) 工作。
【用 途】 模拟前端 (AFE)【性能 参数】 采用64脚QFN封装，该器件集成双通道125 MSPS模数转换器(ADC)与双通道250 MSPS数模转换器(DAC)，信噪比(SNR)提升2dB，DAC输出电流提高5倍，运行速度比同类产品快25%。 主
该低功耗 12 位 AFE7225 集成双通道 125 MSPS 模数转换器 (ADC) 与双通道 250 MSPS 数模转换器 (DAC)，信噪比 (SNR) 提升 2 dB，DAC 输出电流提高 5除了 AFE7225，针对较低带宽、
该低功耗 12 位 AFE7225 集成双通道 125 MSPS 模数转换器 (ADC) 与双通道 250 MSPS 数模转换器 (DAC)，信噪比 (SNR) 提升 2 dB，DAC 输出电流提高 5
该低功耗 12 位 AFE7225 集成双通道 125 MSPS 模数转换器 (ADC) 与双通道 250 MSPS 数模转换器 (DAC)，信噪比 (SNR) 提升 2 dB，DAC 输出电流提高 5
