描述

AH1389是一种微型微功率磁单极霍尔效应开关IC，具有双输出，专为家用电器和工业应用便携式和电池供电的消费设备而设计。为了支持电池供电设备和低压微控制器，AH1389可以在1.6V到3.6V的供电范围内运行，并使用休眠功能，在1.85V时提供平均供电电流只有4µa。AH1389在电源和输出引脚上具有8kV ESD额定电压。为了减少PCB空间，AH1389封装在小的低轮廓X2-DFN1410-4。

一个足够强大的北极将开启OUTPUT1，一个足够强大的南极将开启OUTPUT2。当磁通密度(B)垂直于零件标记面，低于北现场操作点BOPN(典型为-25G)时，输出t1被打开(拉低)。输出t1保持较低，直到B上升到北场释放点BRPN(典型的-20G)之上。类似地，当B上升到部件标记面上方(典型的25G)时，Output2将运行(拉低)，直到B下降到南方现场释放点BRPS(典型的20G)以下时，Output2将一直处于低位。

应用程序

• 智能覆盖或Dock检测手机和平板电脑
• 位置检测数字静止，摄像机和手持游戏机
• 采购产品门，盖子和托盘位置检测开关，家用电器和工业应用
• 水平，接近和位置开关
• 家用电器和工业应用中的无接触开关

特性

• 两个单片单极霍尔开关

  • 用北极点(Output1)对零件标记面进行操作
  • 用南极点(Output2)操作到零件标记面
• 供电电压为1.6V至3.6V
• 微功率操作
• 双输出独立极检测设计灵活性
• 内部拉起和拉下能力
• 直升机稳定设计

  • 优良的温度稳定性
  • 极低的开关点漂移
  • 对生理压力不敏感
• 良好的射频噪声抗扰性
• 工作温度-40°C至+85°C
• 电源和输出引脚上的8kV ESD

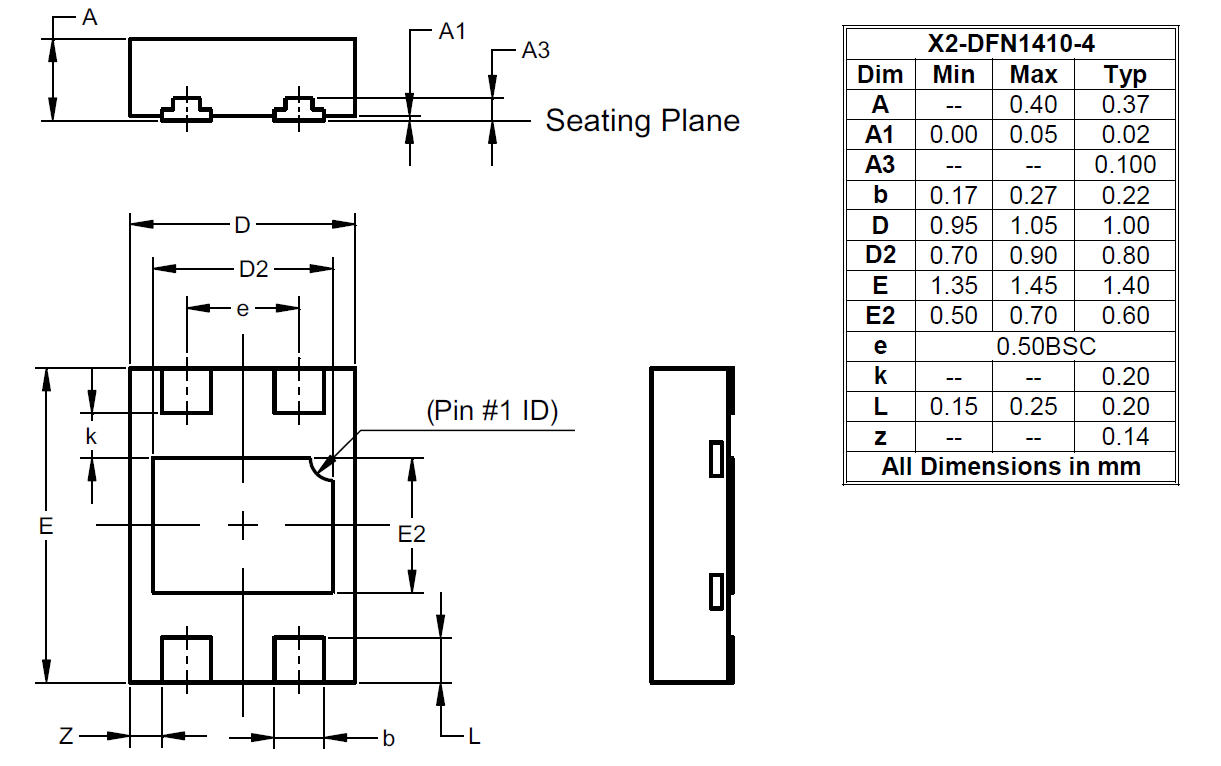

• 小型低廓X2-DFN1410-4
• 完全无铅,完全通过无铅认证
• 无卤素和锑。“绿色”设备
