描述

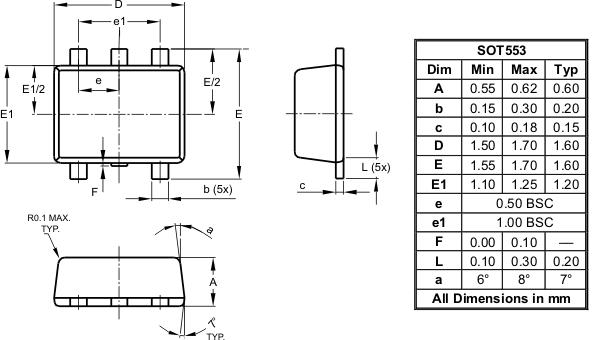

AH1806是一种高灵敏度，微功率全极霍尔效应开关IC设计用于便携式和电池供电设备，如手机，PDA和便携式个人电脑的家用电器和工业应用。基于两个敏感霍尔效应板和斩波稳定架构，AH1806在整个操作范围内提供了一个可靠的解决方案。为了支持便携式和电池供电设备，该设计已经过优化，可在2.5V至3.6V供电范围内运行，在3V供电下仅消耗24uW。为了最小化PCB空间，AH1806采用小尺寸低轮廓封装。单开漏输出可以接通一个足够的北极或南极的力量。当垂直于封装的磁通密度(B)大于操作点(防喷器)时，输出被接通(pul°C低)。当B低于释放点(Brp)时，输出被关闭。当没有磁场时，输出将保持关闭状态。AH1806可在小型低轮廓SOT553和工业标准SC59封装。

应用程序

• 翻盖式或滑动式手机的盖开关
• 便携式电脑的显示开关
• pda和数码相机的开/关开关
• 消费品中的无触点开关
• 家用电器及工业用无触点开关
