描述

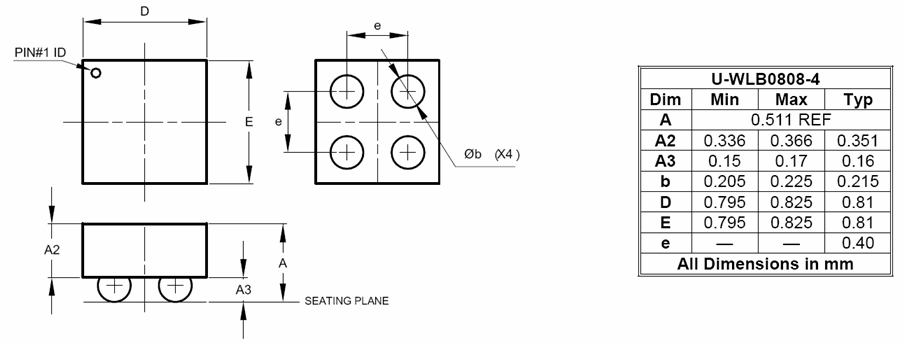

AH1898是一种微功率磁范围可选(Bop/Brp)的全极霍尔效应开关IC，具有内部拉上和拉下能力，设计用于便携式和电池供电的消费设备，如移动电话和便携式个人电脑。为了支持电池供电设备和低压微控制器，AH1898可以在1.6V到3.6V的供电范围内运行，并使用休眠时钟系统来最小化功耗。在1.80V下，平均供电电流只有4.3µA。AH1898在电源和输出引脚上具有8kV ESD额定值。为了减少PCB空间，AH1898封装在小型CSP封装中(典型的0.81毫米x 0.81毫米)。输出被激活的北极或南极有足够的磁场强度。用户可以通过BSEL引脚选择两个磁敏感带中的一个，而无需添加任何外部组件，从而实现灵活但较小的解决方案。频带选择可以是硬连线的，也可以通过微控制器等逻辑源实时改变。当垂直于包体的磁通密度(B)大于操作点(Bop)时，输出将被打开(pul°C较低)，并保持到B低于释放点(Brp)。当没有磁场时，输出将保持关闭状态。AH1898可在U-WLB0808-4包。

应用程序

打开和关闭检测移动电话

皮套或覆盖检测手机和平板电脑

便携式电脑的外壳或显示开关

数码相机和掌上游戏机

接近和位置开关
