描述

AH1903是一种高灵敏度微功率多极或单极可选择的霍尔效应开关IC，具有内部上拉和下拉能力。设计用于电池供电的消费设备，如蜂窝电话和便携式电脑，办公设备，家用电器和工业应用，平均供电电流只有4.3uA在1.8V。为了支持便携式设备，AH1903可以在1.6V到3.6V的供电范围内运行，并使用休眠时钟系统来最小化功耗。为了减少PCB空间，AH1903可在一个小的低轮廓X1-DFN1216-4封装。

用户可以通过选择(SEL)引脚在单极和全极操作之间改变霍尔开关功能。如果SEL引脚开路或拉高，AH1903在单极开关模式下工作，只检测到封装的部分标记侧的南极。如果SEL引脚被拉低，AH1903作为一个全能开关检测北极或南极。

单输出用一个具有足够磁场强度的极来激活。当垂直于包体的磁通密度(B)大于操作点(Bop)时，输出将被打开(拉低)并保持到B低于释放点(Brp)。当没有磁场时，输出将保持关闭状态。

AH1902可在一个小的低轮廓X1-DFN1216-4包

应用程序

·打开和关闭检测翻盖/滑动手机
·智能保护套或基座检测手机，平板电脑和电子阅读器
·便携式电脑(如超级本)的外壳或显示开关
·数码相机，摄像机和掌上游戏机
·门，盖子和托盘位置开关
·水平，接近和位置开关
家用电器和工业应用中的无接触开关

特性

·单极或全极操作
-操作可以改变一个逻辑源或固定通过PCB设计，不需要额外的组件
·电源电压为1.6V至3.6V
·高灵敏度
·微功率操作
·斩波器稳定设计提供
-优越的温度稳定性
—最小开关点漂移
-增强对生理压力的免疫力
·无需外部上拉电阻
·良好的射频噪声抗扰性
·工作温度为-40°C至+85°C
·8kV高防静电能力(人体模型)

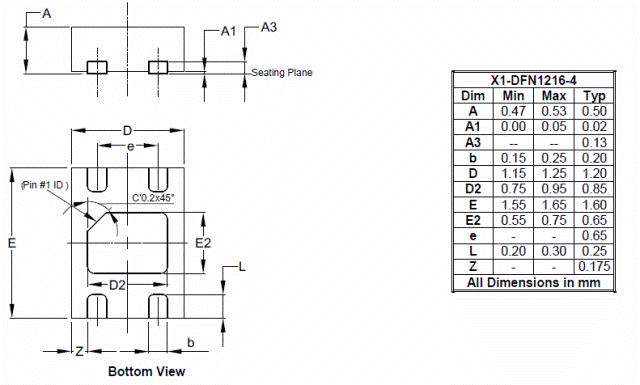

·小型低轮廓X1-DFN1216-4封装
