描述

AH266是一种集成霍尔传感器与输出驱动器设计的电子换向无刷直流电机应用。该设备包括用于磁感应的片上霍尔电压发生器、放大霍尔电压的比较器、提供开关滞后以抑制噪声的施密特触发器和用于沉大电流负载的互补达林顿开式集电极驱动器。内部带隙调节器用于为内部电路提供温度补偿电源电压，并允许较宽的工作电源范围。如果磁通密度(B)大于操作点(Bop)，则DO为开(低)，DOB为关(高)。输出状态在到达释放点(Brp)之前被锁存。如果B<Brp, DO将关闭，DOB将打开。AH266额定工作温度范围为-20oC到85 oC，电压范围为4V到28V。该设备可在低成本的模具形式或坚固的4引脚SIP封装。

应用程序

双线圈无刷直流电动机

双线圈无刷直流风扇

革命计数

速度测量

特性

芯片上的霍尔板

工作电压:4 v ~ 28 v

输出电流:400mA(连续，25oC)

反向保护二极管仅用于芯片反向电源连接

输出保护齐纳击穿Vz = 62V(典型)

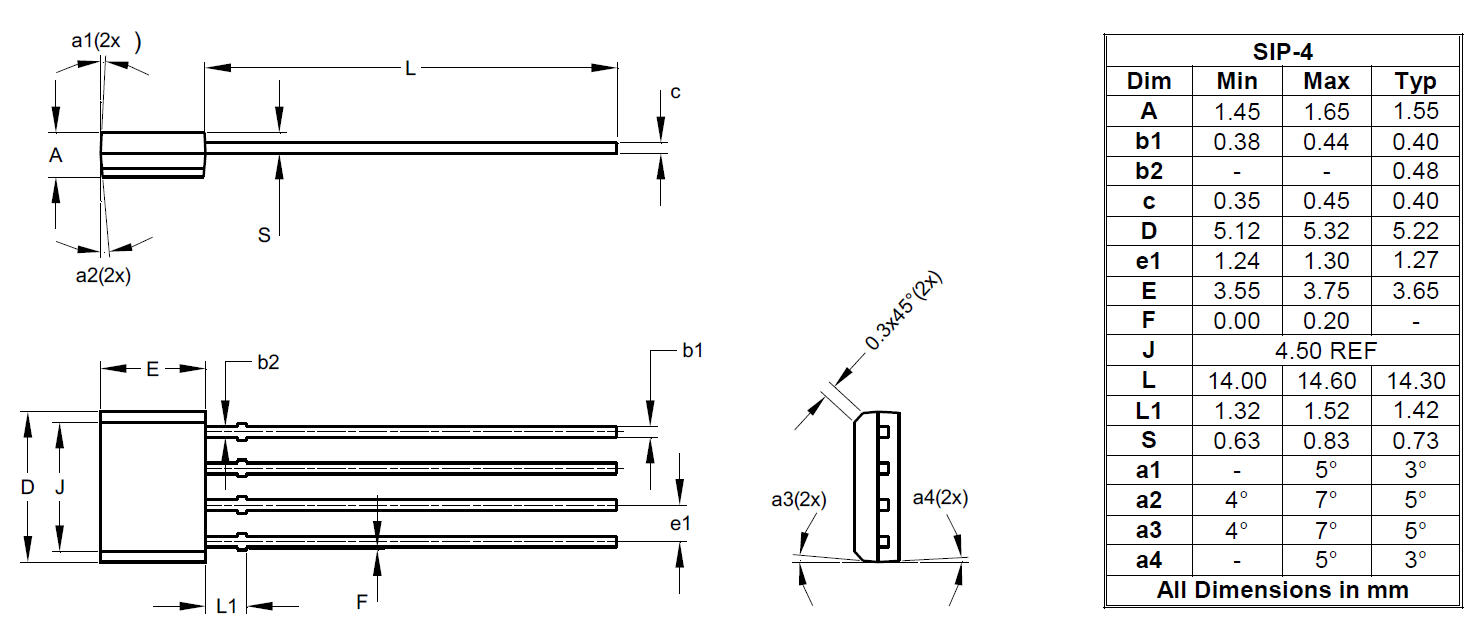

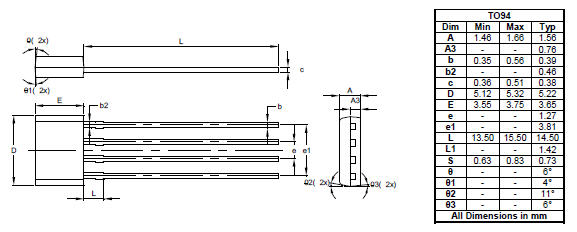

无铅封装:SIP-4L

SIP-4L:可在“绿色”模塑化合物(没有Br, Sb)

无铅处理/符合RoHS标准
