描述

AH276是一种集成霍尔传感器与输出驱动器设计用于电子换向的无刷直流电机应用。该器件包括用于磁敏感的片上霍尔传感器、放大霍尔电压的放大器、提供开关滞后以抑制噪声的施密特触发器、补偿霍尔灵敏度的温度漂移的温度补偿电路和两个互补的开式集电极驱动器，以sink大负载电流。它还包括一个内部带隙调节器，用于为内部电路提供偏置电压。将设备置于可变磁场中，如果磁通密度大于阀值BOP，引脚DO将被调低(开)，引脚DOB将被调高(关)。该输出状态保持到磁通密度反转并降至BRP以下，然后DO调高(关)，DOB调低(开)。

应用程序

·双线圈直流无刷电机·双线圈直流无刷风扇·计数·测速

特性

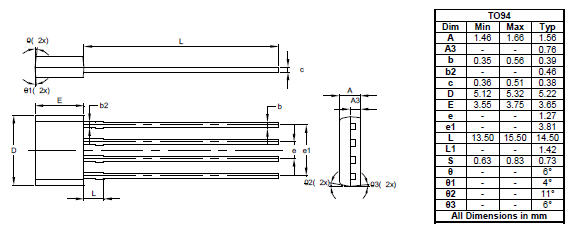

·芯片霍尔传感器·3.5V至16V电源电压·350mA(平均)输出吸收电流·反向电源电压保护·内置过温保护功能·-20°C至85°C工作温度·低Profile to -94 (SIP-4L) Package·ESD Rating: 300V (Machine Model)
