描述

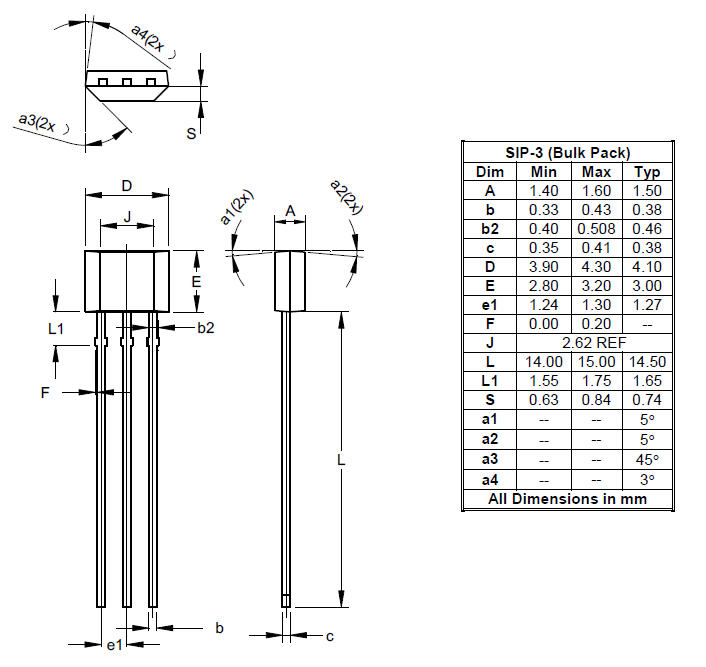

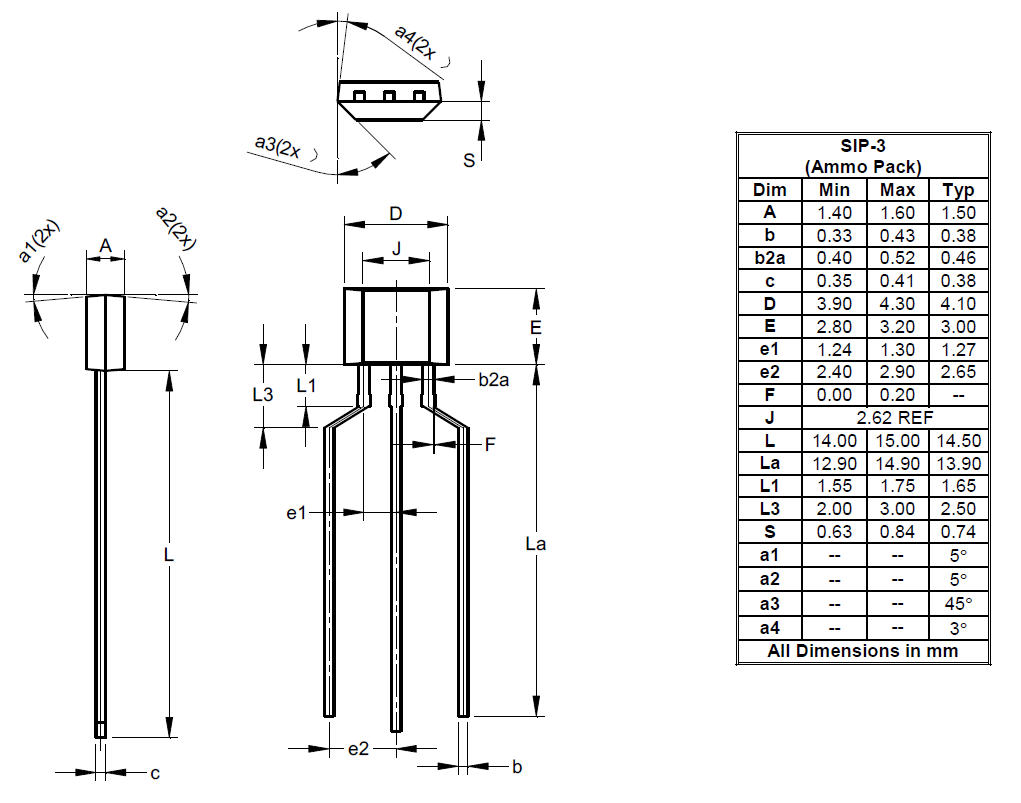

AH3767Q是AECQ100合格的高电压低灵敏度汽车霍尔效应锁存IC设计用于无刷直流电机换向，速度测量，角或线性编码器和位置传感器在汽车应用。为了支持各种要求苛刻的应用，该设计已经过优化，可在3.0V至28V的供电范围内运行。采用斩波稳定架构和内部带隙调节器为内部电路提供温度补偿供应，AH3767Q在整个工作范围内提供了可靠的解决方案。为了坚固和保护，该器件在电源上有一个带齐纳钳位的反向阻断二极管。输出具有电流限制和齐纳钳位。单开漏输出可在足够的南极强度下接通，在足够的北极强度下关闭。当垂直于封装的磁通密度(B)大于操作点(防喷器)时，输出被接通(拉低)。输出保持锁存状态，直到磁通量密度反转并低于释放点(Brp)。AH3767Q可在行业标准SOT23和SIP-3封装。

应用程序

汽车电机换向，位置控制和速度传感。窗户升降器，天窗，雨刷，后挡板，电动座椅，水，油和燃油泵

特性

双极锁存操作(南极:开启，北极:关闭)

高灵敏度:防喷器和Brp的+140G和-140G典型

带电流限制的单开路漏极输出

3.0V至28V工作电压范围

斩波稳定设计提供
o优越的温度稳定性
o最小开关点漂移
o增强对压力的免疫力

良好的射频噪声抗扰性

电源上的反向阻塞二极管和齐纳箝位

-40C至150C工作温度

ESD: HBM > 8KV, CDM: >2kV

AECQ100 0级合格

工业标准SOT23和SIP-3L封装

完全无铅,完全符合RoHS标准(注1 &2）

无卤素和锑。“绿色”装置(注3)
