描述

AH5771是集成霍尔传感器与输出驱动器设计用于电气换向的无刷直流电机应用。该器件为:用于磁敏感的单片霍尔电压发生器;放大霍尔电压的误差放大器;比较器提供开关滞后以抑制噪声;全桥驱动器用于下沉和驱动电流负载。内部带隙调节器用于为内部电路提供温度补偿偏置，并允许较宽的工作电源电压范围。该装置包括转子锁检测转子锁保护和自动自重启，以避免损坏线圈时，转子被堵塞。AH5771额定工作温度范围为-40℃至100℃，电压范围为2.5V至15V。该器件采用SIP-4L低轮廓封装。

特性

支持单相全波最小风扇驱动器

内置霍尔传感器输入放大器

低电压启动(Vdd=2.5V)

锁定检测和自动自重启

无需外部定时电容，减少所需外部组件数量

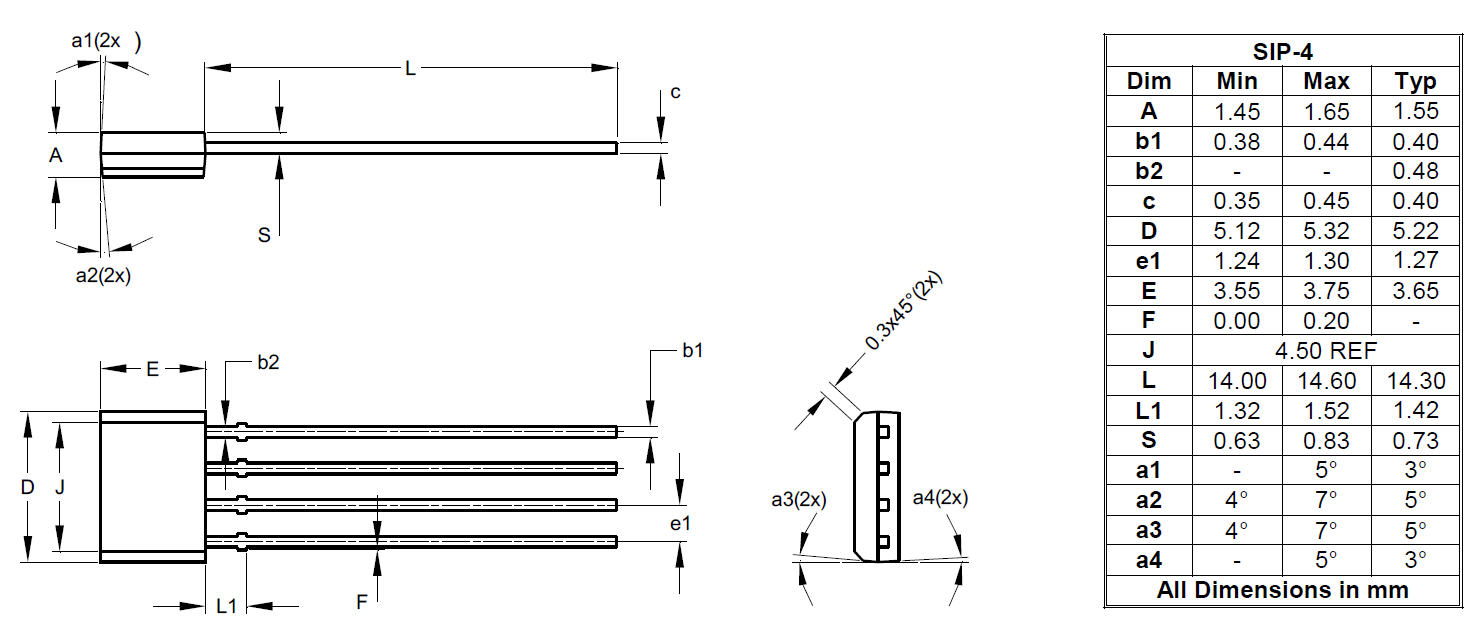

低调封装:SIP-4L

SIP-4L:可在“绿色”模塑化合物(没有Br, Sb)

无铅处理/符合RoHS标准
