描述

AH9485是驱动单相(线圈)无刷直流电机的单芯片解决方案。它集成了电机驱动器和高灵敏度霍尔效应传感器，简化了系统电路和PCB设计，简化了解决方案。

转子锁定检测、关机和自动重启功能有助于防止电机在转子锁定时过热，并在锁定解除后重新启动电机。

AH9485有内置开路漏速计频率发生器(FG)和旋转检测(RD)输出，允许外部接口监测电机旋转，速度或转子锁条件容易。FG提供磁变化频率，而RD提供转子状态。

全桥输出级采用“软开关”技术，最大限度地减少可听见的开关噪声(振动和声学噪声)和电磁干扰(EMI)，提供了低噪声解决方案

超温关机为设备提供热保护。外部直流电压或PWM(脉宽调制)信号上的PWM引脚可以用来控制电机转速。

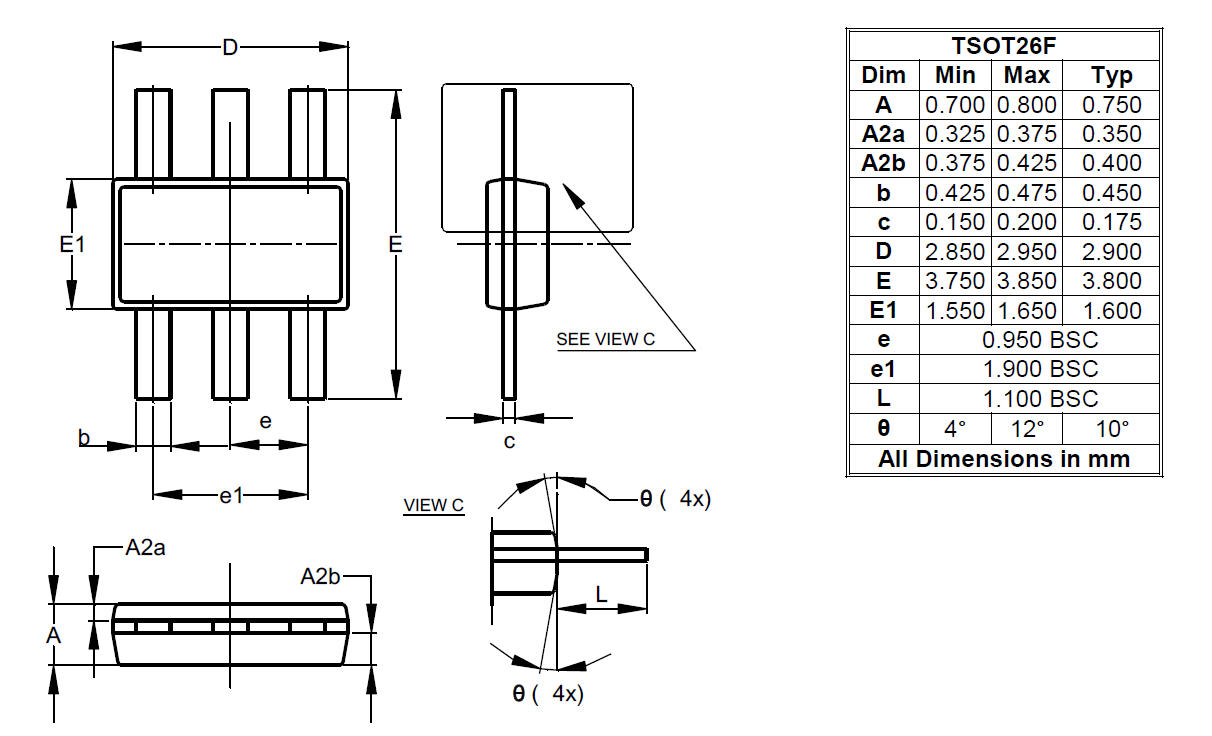

AH9485封装在TSOT26F中。

应用程序

• 5V低噪音无刷直流冷却风扇
• 低电压/低功率无刷直流电机
• 笔记本/ VGA DC风扇/吹风机
• 微电机

特性

• 内部全桥驱动器
• 高灵敏度集成霍尔传感器
• 低宽电源电压范围2.0V至6V
• 低噪声软开关
• 转子锁定保护和自动重启
• 直流电压或PWM信号速度控制
• 热保护
• 工作温度范围-40°C ~ 105°C
• 扁脚TSOT26F封装
• 完全无铅,完全通过无铅认证
• 无卤素和锑。“绿色”设备
