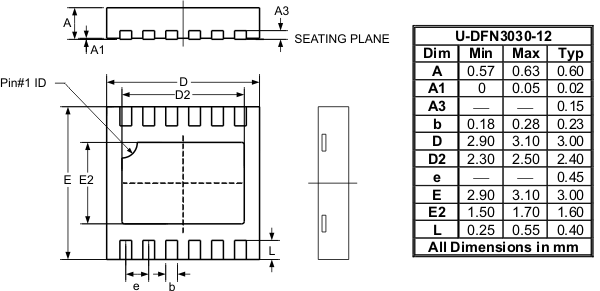

AL3157是一种低噪声，恒定频率电荷泵DC/DC转换器，使用双模式负载开关(1x)，和两倍(2x)转换驱动白色led。低外部计数(1µ飞行电容器和两个2.2µF电容器在V 和 )使这部分适合小,电池驱动的应用程序AL3157驱动器3通道30 ma为小屏幕背光和额外的通道210 ma LED闪光灯或LED手电筒——所有从2.7 V至5.5 V的输入。AL3157使用两个控制输入(EN1/2)来启用/禁用它和PWM调暗LED电流。EN2控制/PWM调暗背光led每通道30mA和EN1控制/PWM调暗闪光/手电筒led在210mA。AL3157的每一个输出都配有内置的V(OUT)短路保护和LED故障条件下的自动禁用。内置的软启动电路防止在启动和模式切换期间过多的涌入电流。低电流关机特性将负载从V(IN)中断开，使静止电流小于1µA。AL3157采用无铅、节省空间、热增强12引脚3 x 3mm DFN封装。
下面是 [AL3157低噪音电荷泵DC转换应用电路]的电路图 AL3157是低噪音恒定频率电荷泵DC/DC转换器,采用双模式负载开关(1x)和双(2x)转换,用来驱动白光LED.AL3157能以30mA驱动3路LED,另一路以210mA驱动LED闪光或LED闪光灯,输入电压2.7V-5.5V,关断电流小于1uA,主要用在智能火炬电话LED背光,PDA白光LED背光和背光+火炬照明.AL3157应用:• Smart Touch Phone LED Backlighting• PDA White LED backlighting• Backlighti
Diodes公司的AL3157是低噪音恒定频率电荷泵DC/DC转换器，采用双模式负载开关(1x)和双(2x)转换，用来驱动白光LED。其外部元件数量少（VIN和VOUT里，一个1μF的电容和两个2.2μF电容），特别适合于小型电池供电应用，本文介绍了AL3157主要特性，功能方框图和典型应用电路图。AL3157小屏幕背光应用，最高为30mA时，可以驱动3路LED。另一路以210
产品优势 AL3157提供了一个低成本效益的解决方案，应用在需要背光和照相机闪光灯/手电筒的功能上。简单的PWM亮度控制和可单独控制的背光和闪光灯。
