AL3158产品信息：

描述

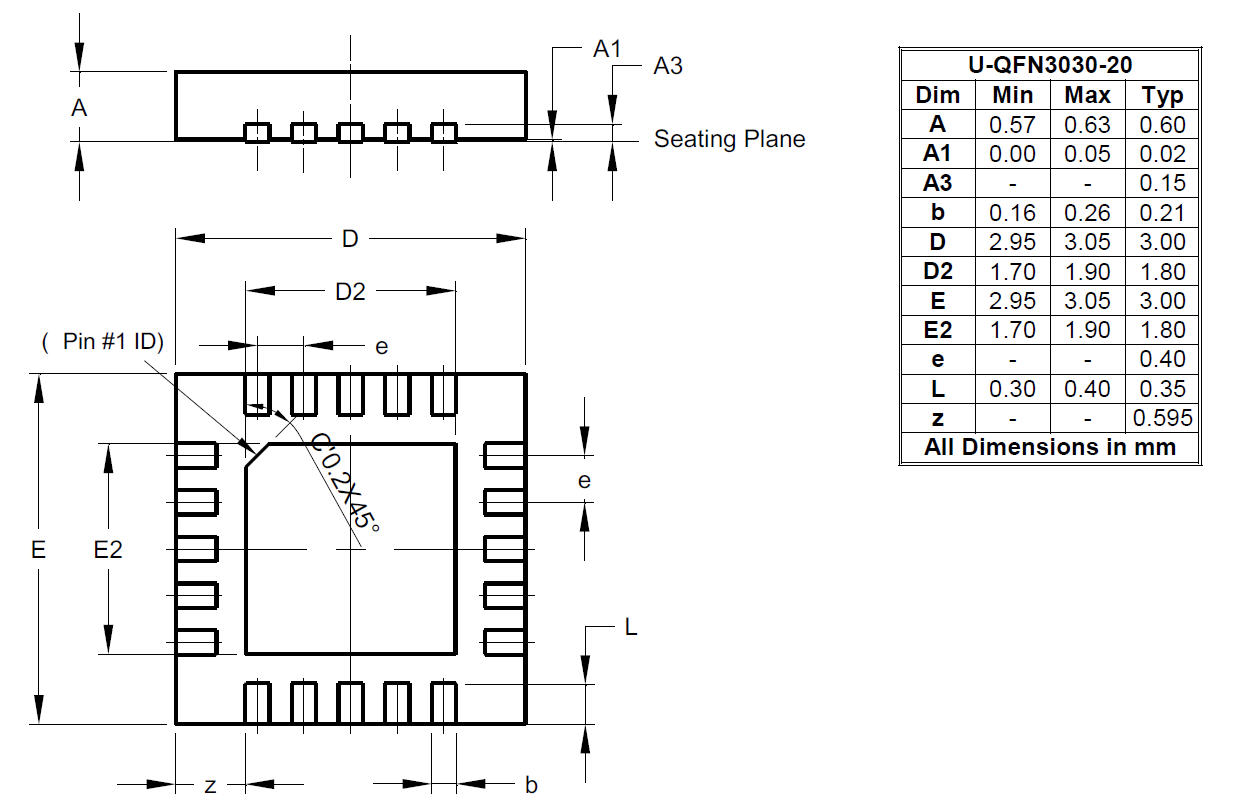

AL3158是一个低噪声，恒定频率电荷泵DC/DC转换器，使用双模式负载开关(1X)和(2X)转换白光LED应用。AL3158能够在2.7V到5.5V输入电压下驱动三组3路LED通道。电流汇聚可以使用三个简单的PWM调光输入单独或并联来驱动大电流led。低外部部分计数(一个1µF飞行电容和两个2.2µF电容在V(IN)和V(OUT))，使该部件非常适合小型，电池供电的应用。AL3158使能输入用于使能、使能器件和使暗LED电流，固定直流电流为20mA。AL3158的每一个输出都有内置的V(OUT)短路保护和LED短路自动禁用。内置软启动电路防止在启动和模式切换期间过多的涌入电流。低电流关机特性将负载从V(IN)中断开，使静止电流小于1µA。AL3158采用无铅、节省空间、热增强的20针3 x 3mm QFN封装。

应用程序

手机白色LED背光和指示灯
RGB LED驱动
PDA白色LED背光
电池供电的手机主屏和子屏白色LED背光

特性

电压(IN)范围:2.7V至5.5V
最高可达93%的最高功率效率
通道间电流匹配精度为1%
驱动多达9通道led 3 × 3通道组合
多用途3线逻辑解码°C电流控制
短路，热和UVLO保护

AL3158: AL3158 是一款高效1x/2x电荷泵白光LED驱动器,DC/DC转换器采用双模式负载开关1x 或2x,VIN电压范围从2.7V到5.5V,最大电源效率高达93%,每路LED电流20mA,路间电流匹配
AL3158应用电路图: 下面是 [AL3158应用电路图]的电路图　　AL3158 是Diodes 公司的高效1x/2x电荷泵白光LED驱动器,DC/DC转换器采用双模式负载开关1x 或2x,VIN电压范围从2.7V到5.5V
AL3158在三路1x(2x)电荷泵白光LED驱动设计中的应用: 本文介绍了AL3158主要特性,功能方框图以及典型应用电路.AL3158 是Diodes 公司的高效1x/2x电荷泵白光LED驱动器,DC/DC转换器采用双模式负载开关1x 或2x,VIN电压范围从2.7V
AL3158设计的三路1x(2x)电荷泵白光LED驱动: 本文介绍了AL3158主要特性,功能方框图以及典型应用电路.AL3158 是Diodes 公司的高效1x/2x电荷泵白光LED驱动器,DC/DC转换器采用双模式负载开关1x 或2x,VIN电压范围从2.7V
驱动器AL3158应用电路图: 　　AL3158 是Diodes 公司的高效1x/2x电荷泵白光LED驱动器，DC/DC转换器采用双模式负载开关1x 或2x,VIN电压范围从2.7V到5.5V,最大电源效率高达93%,每路LED电流20mA
Diodes AL3158三路1x(2x)电荷泵白光LED驱动方案: Diodes 公司的AL3158 是高效1x/2x电荷泵白光LED驱动器,DC/DC转换器采用双模式负载开关1x 或2x,VIN电压范围从2.7V到5.5V,最大电源效率高达93%,每路led电流20mA
