描述

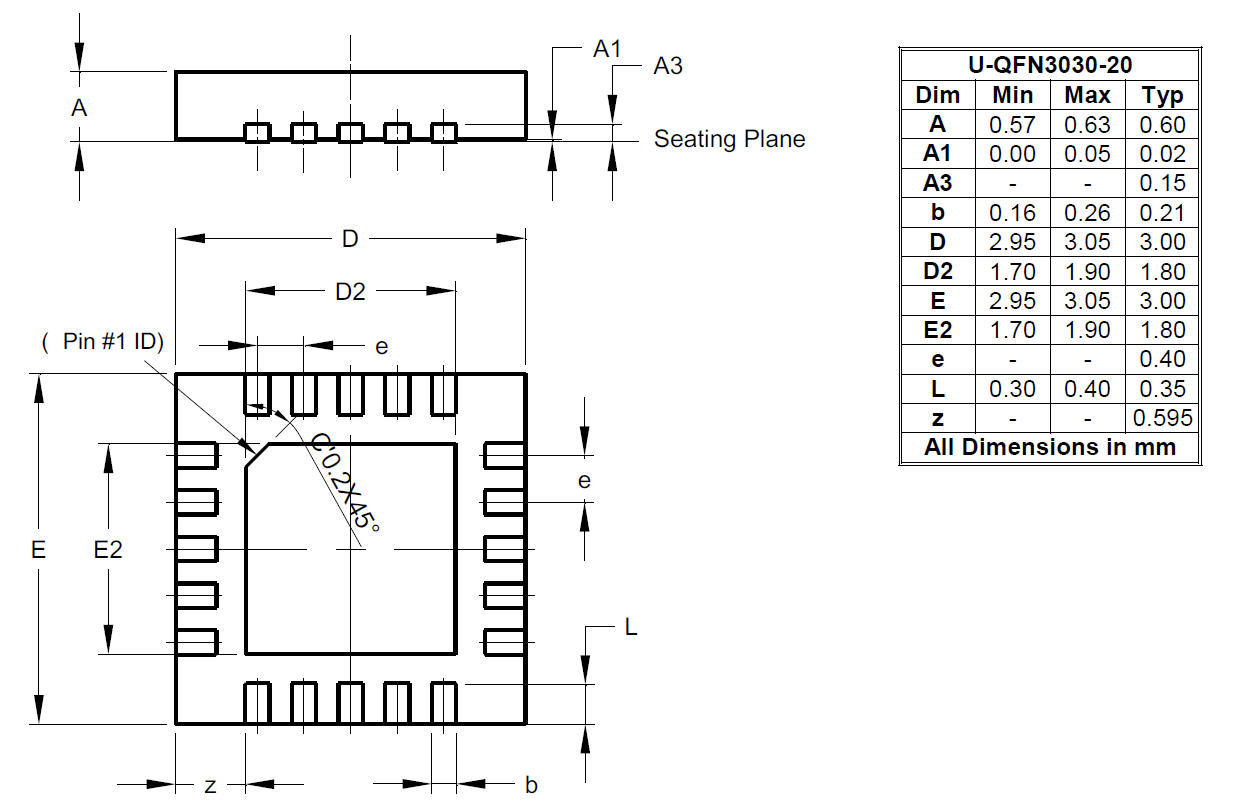

AL3159是一个低噪声，恒定频率电荷泵DC/DC转换器，使用双模式负载开关(1X)和(2X)转换白光LED应用。AL3159能够在2.7V到5.5V输入电压下驱动9个LED通道，电压为20mA。电流汇聚可以使用三个简单的逻辑控制输入单独或并联来驱动大电流led。低外部部分计数(一个1µF飞行电容和两个2.2µF电容在V(IN)和V(OUT))，使该部件非常适合小型，电池供电的应用。AL3159数字输入用于启用或禁用LED通道，固定的默认电流设置为20mA。AL3159的每一个输出都有内置的V(OUT)短路保护和LED短路自动禁用。内置软启动电路防止在启动和模式切换期间过多的涌入电流。低电流关机特性将负载从V(IN)中断开，使静止电流小于1µA。AL3159采用无铅、节省空间、热增强的20针3 x 3mm QFN封装。

应用程序

• 手机白色LED背光和指示灯
• PDA白色LED背光
• 电池供电的手机主屏和子屏白色LED背光
