描述

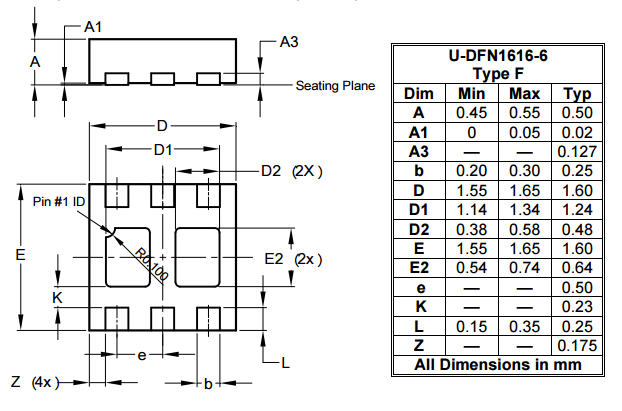

AL5802LP将一个高增益NPN晶体管与一个预偏置NPN晶体管结合起来，制成一个简单的小足迹LED驱动器。LED电流由连接从REXT引脚(2)到GND引脚(3)的外部电阻设置，内部高增益晶体管通过外部电阻发展约0.6V。AL5802LP开式集电极输出可以从0.8V到30V工作，使其可以从5V到24V供电，无需额外的组件。LED电流的PWM调光可以通过使用低阻抗电压源驱动BIAS引脚(6)或使用外部开集电极NPN晶体管或开漏n通道MOSFET驱动EN引脚(4)来实现。AL5802LP可在U-DFN1616 F型封装，是驱动10mA到120mA LED电流的理想选择。

应用程序

LED标识、一般照明、应急照明

特性

• 参考电压VRSET = 0.65V
• -40至+125°C温度范围
• 0.8V到30V开式集电极输出
• 负温度系数-自动降低LED电流在高温
• 低热阻抗，小足迹DFN1616封装与外露垫
• 完全无铅,完全通过无铅认证
• 无卤素和锑。“绿色”设备
