描述

AL5802LPL将一个高增益NPN晶体管与一个预偏置NPN晶体管结合起来，制成一个简单、占地面积小的LED驱动器。

LED电流由连接从R(EXT)引脚(4)到GND引脚(6)的外部电阻设置，内部高增益晶体管通过外部电阻发展约0.6V。

AL5802LPL的开式集电极输出可以从0.8V到30V运行，使其适合工业标准的5V到24V电源，无需额外的组件。

LED电流的PWM调光可以通过使用低阻抗电压源驱动BIAS引脚(1)或使用外部开集电极NPN晶体管或开漏n通道MOSFET驱动EN引脚(5)来实现。

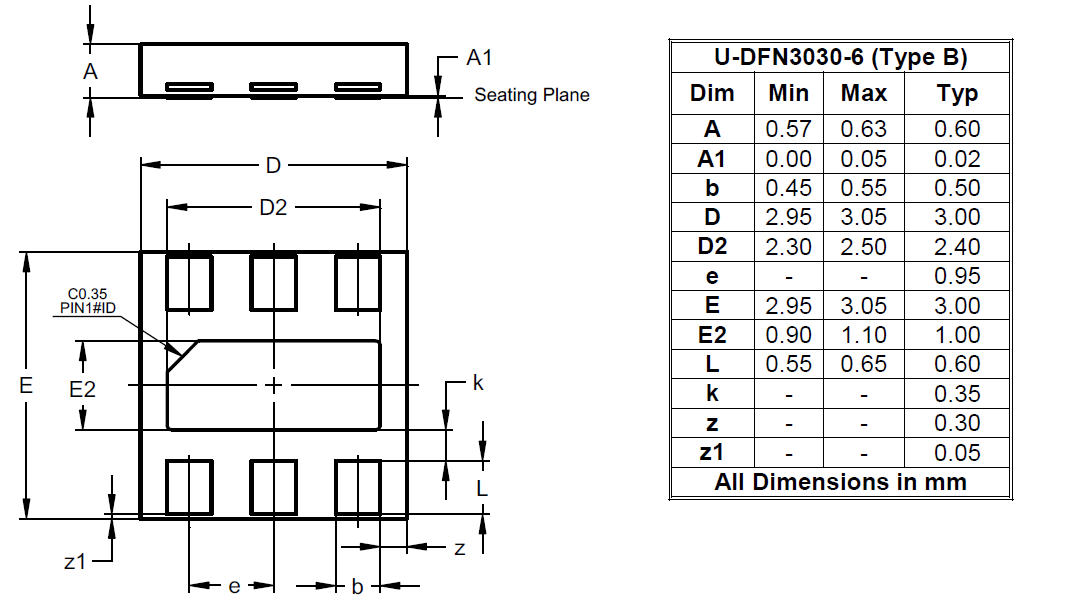

AL5802LPL可在U-DFN3030-6 (B型)封装，是驱动10mA到120mA LED电流的理想选择。

应用程序

• 领导的标志
• 普通照明
• 应急照明

特性

• 参考电压V(REXT) = 0.65V
• -40至+125°C工作温度范围
• 0.8V到30V开式集电极输出
• 负温度系数-自动降低LED电流在高温
• 完全无铅,完全通过无铅认证
• 无卤素和锑。“绿色”设备
