AM4964产品信息：

描述

AM4964是高度集成功能丰富的单相无刷直流(BLDC)全波电机驱动器，结合PWM和温度速度控制功能的风扇，鼓风机和提取。

为了系统的灵活性，电机转速可以由外部PWM信号控制，同时温度被热电阻感知。基于外部输入PWM和温度信号，AM4964调节输出PWM占空比。当输入PWM占空比恒定时，输出PWM占空比随热阻传感器检测到的温度而变化。温度信号恒定时，输出占空比随外部输入PWM占空比变化。低温角和高温角和这些温度角之间的输出PWM占空比是可调的

为了帮助保护电机线圈，AM4964提供了一个转子锁保护，如果转子锁检测到关闭输出。移除转子锁后，设备自动重新启动。

AM4964提供了转速表输出频率发生器(FG)。FG的输出是磁变频率。

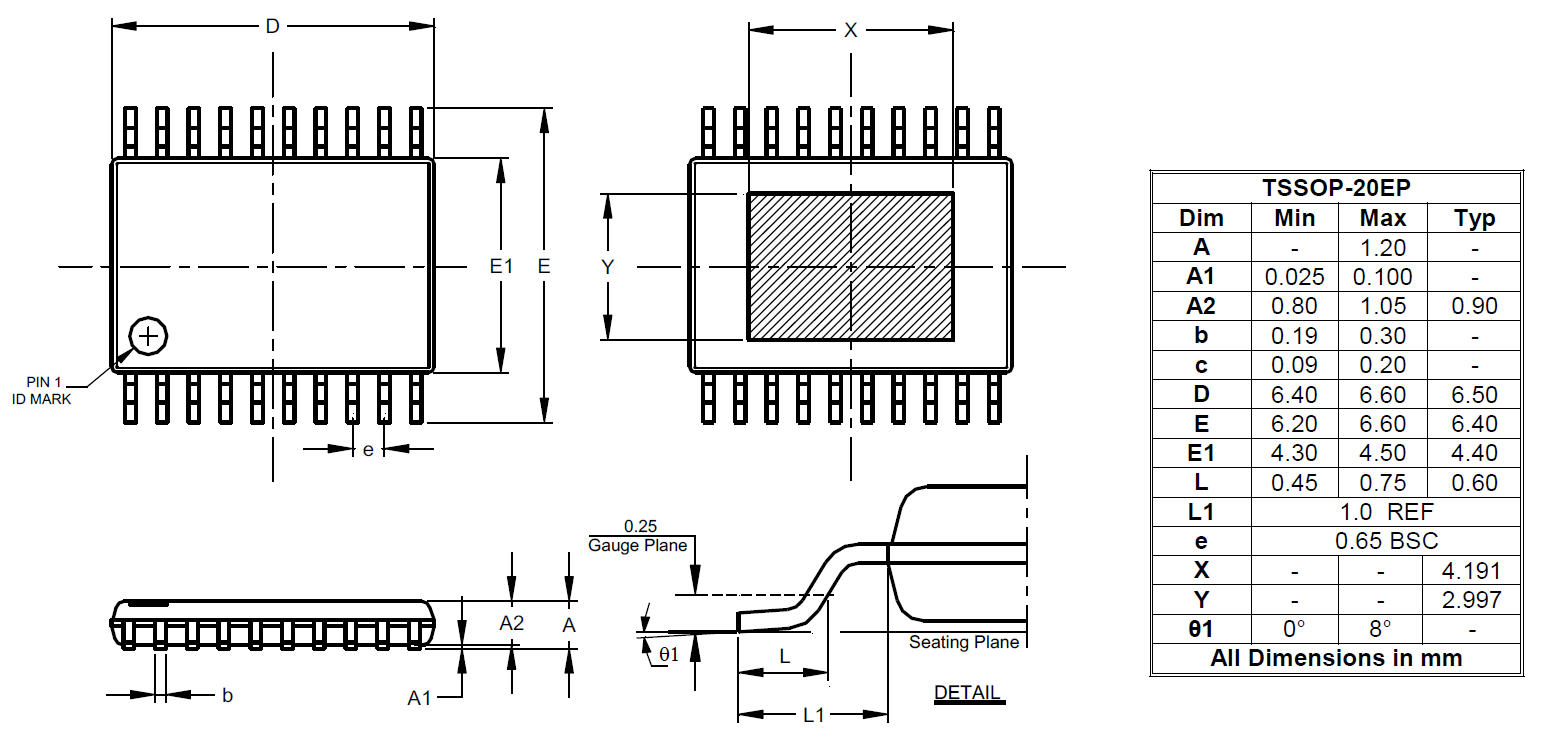

AM4964在TSSOP-20EP包中可用。

应用程序

PC机CPU冷却器风扇
无刷直流电机驱动器

特性

灵活的速度控制选项
- 结合PWM+热敏电阻速度控制
- PWM调速
- 直流电压调速
可调低温和高温角落
热电阻短路时全速运行
当100% PWM输入时，可调节高低温输出占空比
内置振荡器-没有外部电容
内置最小速度设置电路
α斜率可调
转速指示器(FG)
内置温度控制电路
内置热关机电路
锁保护和自动重启
完全无铅,完全通过无铅认证
无卤素和锑。“绿色”设备

Diodes电机驱动器使散热系统更灵敏: Diodes公司 (Diodes Incorporated) 推出电机驱动器AM4964，通过使风扇、排气扇和抽风机的速度同时受制于脉冲宽度调制及热敏电阻的输入信号，为个人电脑、服务器、工业仪器提供更符合用户需求的散热系统单相全波的无刷直流电机驱动器AM4964在12V的电源下提供高达1A的峰值电机电流。电机速度在低温与高温设定值之间自动调整，以回应环境温度和脉冲宽度调制输入信号。新器件仅利用三
