描述

AM9468是一款高性能超低噪声单相(单线圈)无刷直流(BLDC)风扇和电机。集成的全桥驱动输出级采用BTL线性驱动架构，最大限度地减少可听见的开关噪声和电磁干扰(EMI)，提供低噪声解决方案。

为了系统的灵活性，电机速度可以由外部PWM信号或直流电压或热敏电阻网络控制。AM9468根据输入信号调整输出占空比。

为了帮助保护电机线圈，AM9468提供转子锁保护，如果转子锁检测到关闭输出驱动。移除转子锁后，设备自动重新启动。在过电压的情况下，设备关闭输出驱动器和进入待机模式，以帮助防止线圈上的过电压应力。过温关机为设备提供热保护。

转速表输出由开漏频率发生器(FG)引脚提供，允许外部接口监测电机旋转或速度。FG的输出是磁变频率。此外，转子锁定检测输出由开路漏极RD引脚提供

该AM9468可在功率能力低轮廓TSSOP16封装。

应用程序

• 9V/12V/15V无刷直流冷却风扇和电机
• CPU冷却风扇为笔记本电脑和桌面BLDC风扇
• 仪器冷却风扇
• 中压，低功率无刷直流电机

特性

• 单相全波无刷直流风扇/电机驱动，BTL输出(BTL放大器增益为49dB)
• 低噪声结构
• 工作电压范围广:2.4V至18V
• PWM速度控制与外部PWM输入
• 直流电压调速通过调节VCONT和RMI电压
• 霍尔偏置输出V(HB)=1.25V
• 内置快速启动电路
• 自动重启锁定保护
• 频率发生器(FG)输出
• 转子锁定检测(RD)输出
• 限流电路
• R(F)定义电流限值;R(F)=1将给出250mA电流极限
• 热关闭(TSD)电路

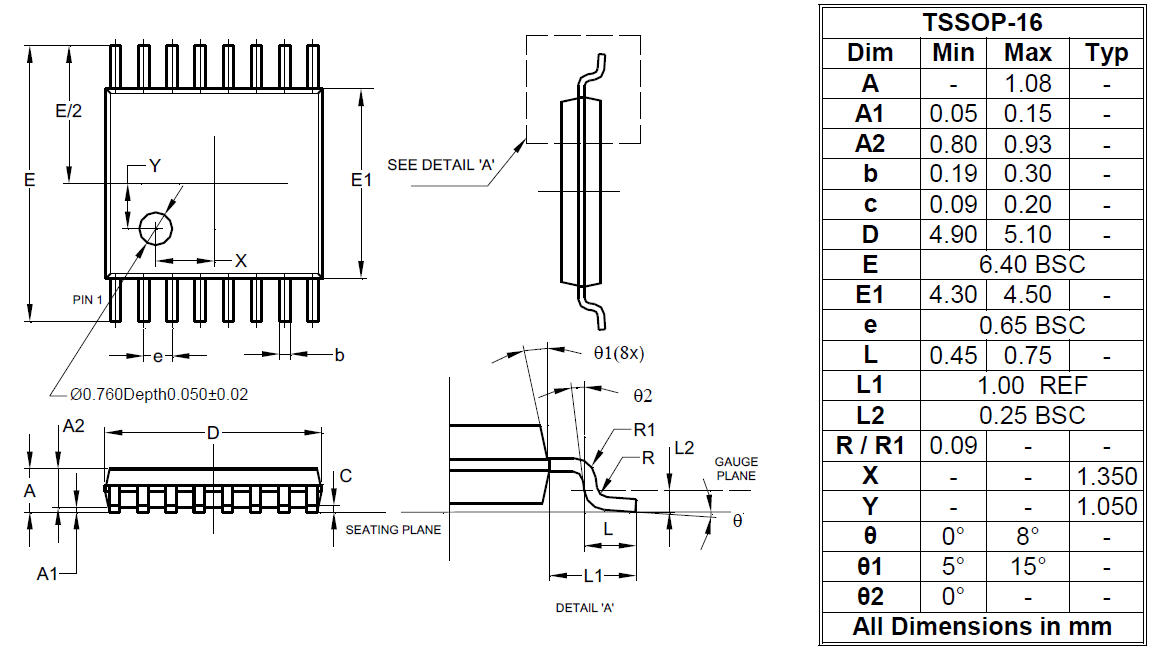

• 低轮廓封装:TSSOP16与暴露的pad电源处理能力
• 完全无铅,完全通过无铅认证
• 无卤素和锑。“绿色”设备
