AMP-02是采用8引脚封装的首款精密仪表放大器。其增益由一个外部电阻设定，范围为1至10,000。单位增益无需增益设定电阻。AMP-02含有一个输入保护网络，输入可以超过供电轨60V而不损坏器件。
激光调整使输入失调电压降至100 µV以下。增益为1000时，输出失调电压低于4 mV，增益精度高于0.5%。PMI的专利薄膜电阻工艺使增益温度系数低于50 ppm/°C。
受设计影响，在较宽的增益范围内，AMP-02能保持极高的带宽。压摆率大于4V/µS，使该器件成为快速数据采集系统的理想选择。

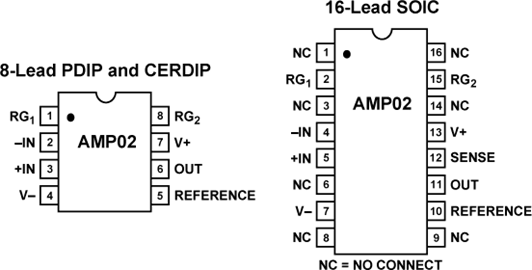

提供一个基准引脚以使输出以外部DC电平为基准。该引脚可以用于失调校正或电平转换，视情况而定。在8引脚封装中，检测装置以内部方式连接至输出。
如需了解高精度的仪表放大器，请查看AMP-01数据手册。
【用 途】 【性能 参数】【互换 兼容】
该电路同样是利用采样保持放大器SMP04的两个通道，与仪表放大器AMP02构成差分采样，信号输入(±)SMP04后，经过采样保持后送到AMP02差分放大输出。其中一个用于驱动屏蔽线，以防护共模电压造成的干扰；另一个用于对AMP02提供
该电路同样是利用采样保持放大器SMP04的两个通道，与仪表放大器AMP02构成差分采样，信号输入(±)SMP04后，经过采样保持后送到AMP02差分放大输出。其中一个用于驱动屏蔽线，以防护共模电压造成的干扰；另一个用于对AMP02提供+
该电路同样是利用采样保持放大器SMP04的两个通道，与仪表放大器AMP02构成差分采样，信号输入(±)SMP04后，经过采样保持后送到AMP02差分放大输出。其中一个用于驱动屏蔽线，以防护共模电压造成的干扰；另一个用于对AMP02提供6V基准电压。
该电路同样是利用采样保持放大器SMP04的两个通道，与仪表放大器AMP02构成差分采样，信号输入(±)SMP04后，经过采样保持后送到AMP02差分放大输出。
SMP04输出后送到仪表放大器AMP02差分放大，RG用于设置仪表放大器增益。VOUT=G(V1-V2)，G=50k／RG1。
