该器件通过一个外部电阻设置增益，增益范围为1至1000。输入共模电压范围允许AMP04以高精度处理地电压至正电源1 V范围内的信号。输出摆幅可以达到正电源的1 V范围内。增益带宽超过700 kHz。AMP04不仅易于使用，而且电源电流仅700 µA。
对于高分辨率数据采集系统，经过激光调整的低漂移薄膜电阻可以将输入失调电压限制在150 µV以下，因此该器件可以提供0.005%的增益非线性和30 ppm/°C的增益温度系数。
专有输入结构将输入失调电流限制在5 nA以下，且漂移仅8 pA/°C，因此该器件能够直接连接高阻抗传感器和其它信号源。
AMP04的额定温度范围为-40°C至+85°C工业温度范围，并提供塑封和陶瓷DIP以及SO-8表贴封装。
欲了解MIL-STD-883标准的产品数据手册和供货信息，请联系当地办事处。
【用 途】 【性能 参数】【互换 兼容】
AMP04管脚图
带S/R电路和串行接口的双轴磁场传感器应用电路主要元器件有HHMC1002，AMP04， MMAX662A ，TTLC2543 。620;" onclick="window.open(this.src)" style="cursor:pointer" alt="点击看大图" />工作原理：使用一片双轴磁场传感器HMC1002、两片AMP04

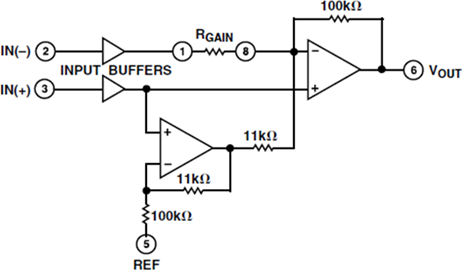

AMP04电路功能方块图
下面是 [HMC1001单轴磁场传感器应用电路]的电路图 HMC1001单轴磁场传感器应用电路主要元件有HHMC1001， AMP04， CCS5509 。带串行接口的单轴磁场传感器电路如图所示。AMP04的输出电压(Uo)接CS5509的模拟输入端，MMC1403型带隙基准电压源给CS5509提供2.5V基准电压。(责任编辑：电路图)
下面是 [HMC1002双轴磁场传感器应用电路]的电路图 带S／R电路和串行接口的双轴磁场传感器应用电路主要元器件有HHMC1002，AMP04， MMAX662A ，TTLC2543 。工作原理：使用一片双轴磁场传感器HMC1002、两片AMP04(A1、A2)，能同时测量X轴方向和Y轴方向的磁场。
HMC1001单轴磁场传感器应用电路主要元件有HHMC1001, AMP04, CCS5509。 带串行接口的单轴磁场传感器电路如图所示。AMP04的输出电压（Uo）接CS5509的模拟输入端，MMC1403型带隙基准电压源给CS5509提供2.
AMP04的输出电压(Uo)接CS5509的模拟输入端，MC1403型带隙基准电压源给CS5509提供2.5V基准电压。
AMP04的输出电压(Uo)接CS5509的模拟输入端，MC1403型带隙基准电压源给CS5509提供2.5V基准电压。
