描述

AP1501是一个完全集成的降压DC/DC转换器，能够驱动3A负载而不需要额外的驱动组件。AP1501工作在一个开关频率150kHz，使使用小型滤波器组件。从而减少了单板空间，降低了BOM成本。

AP1501集成了关机功能，允许通过外部逻辑信号输入激活待机模式。内部补偿便于线路和负载调节的反馈控制，而不需要外部电路。AP1501具有内置的热关闭和电流限制功能，以防止高工作温度和高电流工作对输出开关的损坏。

附加功能包括在规定的输入和输出负载条件下保证输出电压的+/- 4%公差，振荡器频率的+/- 15%。AP1501提供固定和可调输出电压。AP1501支持3.3V、5.0V和12V固定输出。可用的封装选项是标准的5引线TO263和TO220(R)封装。

应用程序

• 简单高效降压调节器
• 卡片上的切换监管机构
• 正-负变换器

特性

• 输出电压:3.3V、5V、12V，输出可调
• 输出电压范围:1.23V到37V+4%
• 150kHz +15%固定开关频率
• 电压模式非同步PWM控制
• 热关闭和电流限制保护
• ON/OFF关机控制输入
• 工作电压可达40V
• 输出负载电流:3A
• 低功耗待机模式
• 内置开关晶体管芯片

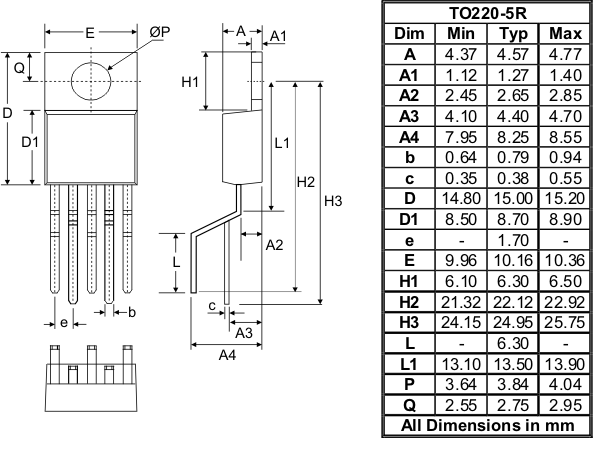

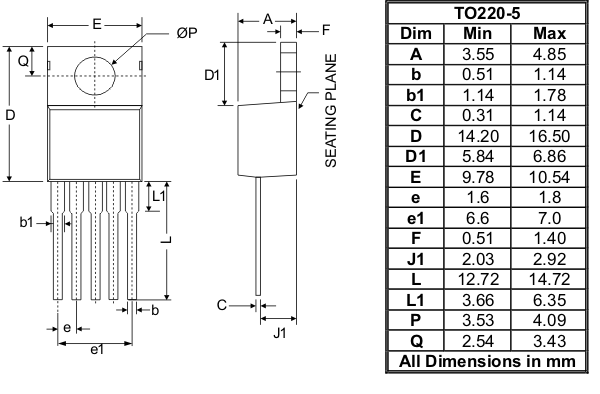

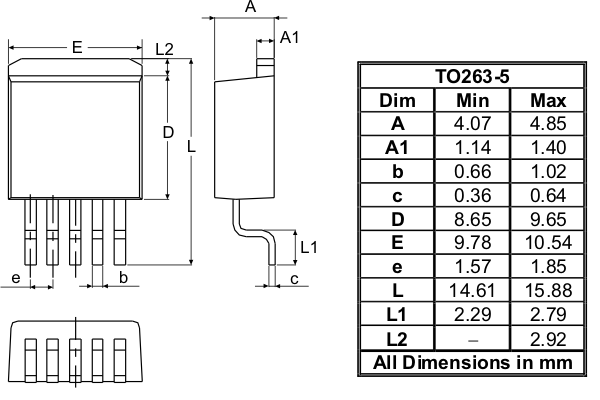

• TO263-5和TO220-5(R)封装
• 完全无铅,完全符合RoHS标准(注1 &2）
• 卤素和Antimony-Free。“绿色”装置(注3)
