描述

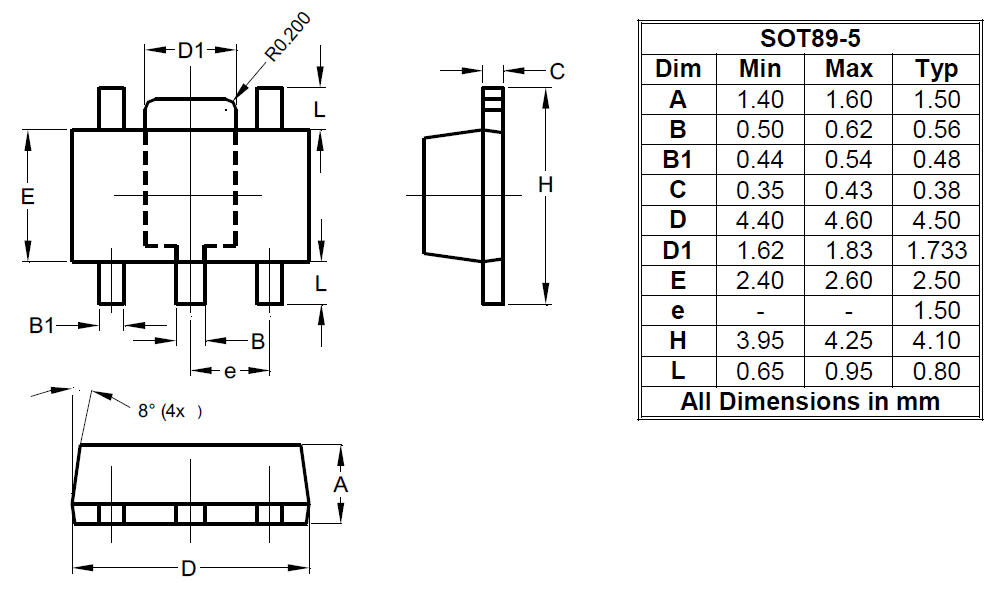

AP2115是具有使能功能的CMOS工艺低dropout线性稳压器，稳压器保证提供1A(最小)连续负载电流。AP2115具有低功耗的特点。AP2115可提供1.2V, 1.8V, 2.5V和3.3V稳压输出，输出精度±1.5%，负载调节和线路调节性能优良。AP2115在SOIC-8和SOT-89-5的标准封装中可用。

应用程序

液晶显示器

液晶电视

机顶盒

特性

输出电压精度:±1.5%

输出电流:1A(最小)

折叠式短路保护:50mA

Low Dropout Voltage (3.3V): 450mV (Typ.) @ IOUT=1A

4.7μF柔性帽:陶瓷，钽和铝电解

优良的线路调节:0.02%/V(典型)，0.1%/V(最大)@ IOUT=30mA

出色的负载调节:0.2%/A @ IOUT=1mA至1A

低静态电流:60μA (1.2V/1.8V/ 2.5V)

低输出噪声:30μVRMS

PSRR: 68dB @频率=1kHz (1.2V/1.8V)

OTSD保护

工作温度范围:-40℃~ 85℃

防静电:mm 400v、HBM 4000v
