描述

AP22916是一个小，低泄漏，单p通道功率MOSFET设计为低功耗，负载切换应用。功率MOSFET具有典型的R(DS(ON)) 60毫欧在5V，允许增加负载电流处理能力与低正向压降。多个电压对应不同的时间选项，以支持不同的系统负载条件。负载开关ON引脚的触发可以被用于序列控制应用的外部低压数字信号控制为启用或禁用。智能下拉功能内置在ON引脚。一旦使能电压高于V(IH)，就会断开，以避免断电。V(IN)和V(OUT)在关断状态与TRCB(真正反向电流阻塞)特性隔离。

AP22916负载开关设计为从1.3V到5.5V，使其成为1.3V、1.8V、2.5V、3.6V和5V系统的理想选择。典型的静态电流只有0.5µA。

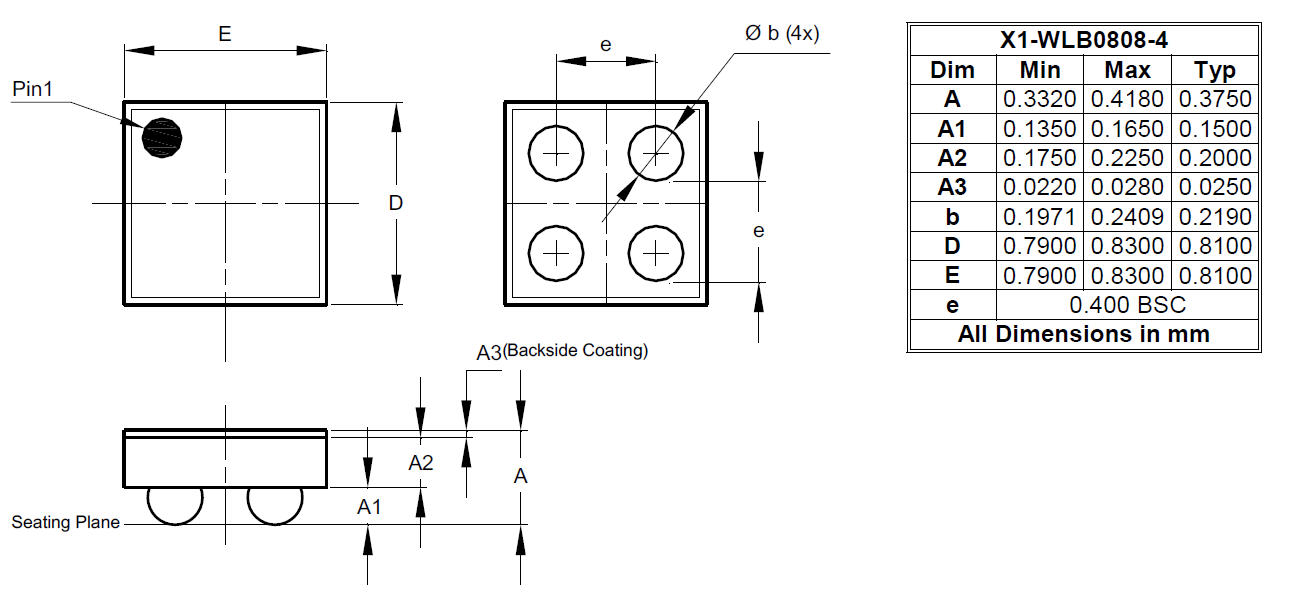

AP22916可在晶圆级芯片尺度4引脚，X1-WLB0808-4 0.78mm x 0.78mm x 0.455mm, 0.4mm间距封装。该设备的特点是工作温度范围为-40℃至+85℃。

应用程序

• 移动设备和智能手机
• 便携式媒体设备
• 可穿戴设备
• 高级笔记本电脑，UMPC和MID
• 便携式医疗设备
• GPS及导航设备

特性

• 宽输入电压范围:3V ~ 5.5V
• 低导通电阻
• 150欧姆典型@1.3V
• 100欧姆典型@1.8V
• 70欧姆典型@3.6V
• 60米欧姆典型@5.0V
• 连续电流能力达2A
• 真正逆电流阻塞(TRCB)
• 禁用时放电电阻on V(OUT)
• 超低静态电流
• 高电平控制销
• 最小1.0V V(IH)的ON
• ESD保护:
• 人体模型:2kV
• 充电装置型号:1kV
• 包:
• X1-WLB0808-4带背面层压板
• 78毫米x 0.78毫米，0.4毫米球场
• 完全无铅,完全符合RoHS标准(注1 &2）
• 卤素和Antimony-Free。“绿色”设备(注意年代3）
• 对于需要特定变更控制的汽车应用(即符合AEC-Q100/101/200, PPAP能力，并在IATF 16949认证设施制造的零部件)，请联系我们或者你当地的代表。
