描述

AP3108LS是一款电流型PWM控制器，专为需要超低待机功率、高功率密度和全面保护的离线电源而设计。AP3108LS配合副侧控制器，
如AP4320，可应用于要求恒CC、恒CV的场合。AP3108LS的最大开关频率设置为65kHz。开关频率可以通过绿色模式进行调制，随着负载的降低，开关频率会平稳降低。这将使最小开关频率被夹在22kHz左右，以避免听到噪音。AP3108LS通过HV引脚提供内部高压启动功能，可以节省外部启动电阻的使用，减少待机损耗。HV引脚还实现了X-CAP放电功能。当X-CAP连接到一个系统时，这是一个有用的节电功能，因为它将在交流线路电压自动断开时放电X-CAP，而不需要额外的放电电阻。AP3108LS集成了VCC LDO电路，允许LDO调节宽范围VCC_IN，该VCC_IN从辅助绕组整流到一个可接受的值。这使得AP3108LS在宽电压范围的应用中成为一个很好的选择。还有AP3108LS提供的多功能系统保护，如二次侧OVP、二次侧UVP、恒输出限流、逐周限流、断电保护、可编程外部OTP等。

应用程序

• 交直流转换适配器/充电器
• 开框开关电源

特性

• 电流模式控制
• 高压启动
• 嵌入式VCC LDO，保证宽范围输出电压
• 输出短路时，输出电流恒定，低
• 低VCC充电电流降低待机输出功率
  短的情况
• Non-Audible-Noise绿色模式下运行控制
• 内部斜率补偿
• 启动过程中的软启动
• 降低频率，提高平均效率
• 过流保护(COCP)
• VCC维护模式
• X-CAP放电功能
• 精确副侧OVP和UVP
• 可编程的外部OTP
• 暗光保护
• 过载保护
• FOCP和SSCP保护
• 有效的引脚故障保护

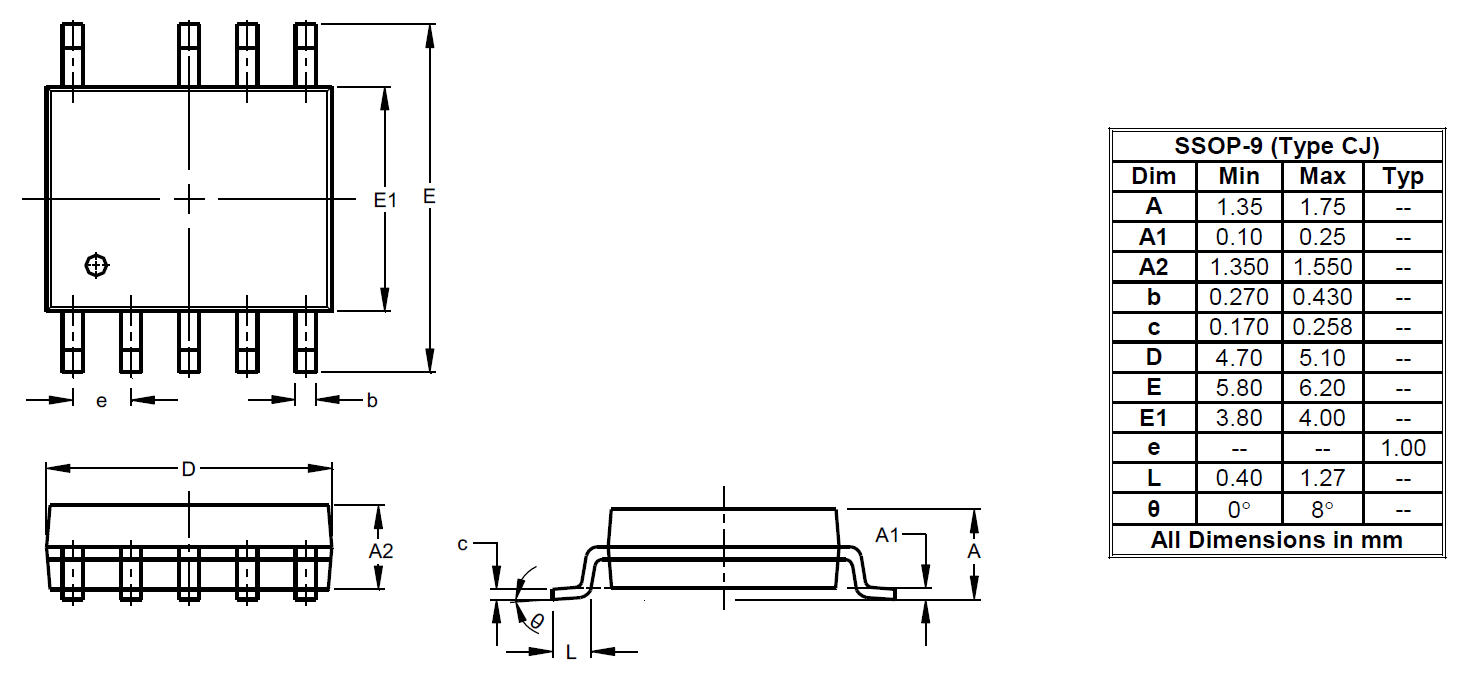

• SSOP-9 (CJ型)可用
• 完全无铅,完全通过无铅认证
• 无卤素和锑。“绿色”设备
• 适用于需要特殊改变的汽车应用控制(即零件符合AEC-Q100/101/200, PPAP
  有能力，并在IATF 16949认证的设施中生产)，
  请与我们或您的当地代表联系。
