描述
AP3585A/B/C是一款紧凑的同步整流降压控制器，专门设计用于从4.5V到13.2V的供电电压，并提供低至0.8V (AP3585A)或0.6V (AP3585B/C)的高质量输出电压。这种SO-8EP器件以固定的300kHz/200kHz频率工作，提供了最佳的集成水平，以减少电源的尺寸和成本。
该控制器集成了内部MOSFET驱动器，支持12V+12V引导电压，以高效率的电源转换。bootstrap二极管是内置的，以简化电路设计和减少外部部分的数量。
该控制器提供单反馈回路，电压模式控制与快速瞬态响应。该误差放大器具有10MHz的增益带宽产品和6V/μs的转换速率，使高转换带宽能够实现快速瞬态性能。
其他功能包括内部软启动，欠压保护，过流保护和关机功能。该部件具有上述功能，为客户提供了一个紧凑、高效、防护良好、性价比高的解决方案。

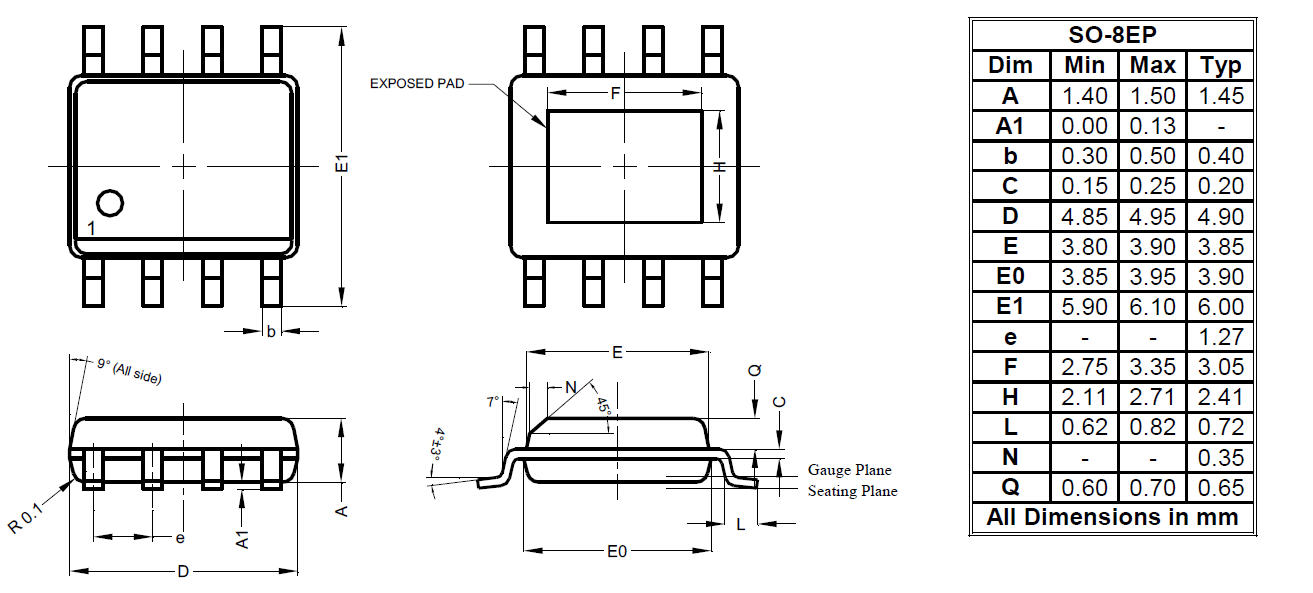

AP3585A/B/C有SO-8和SO-8EP封装。
应用程序
- 子系统电源PCI, AGP，显卡，数字电视SSTL-2和DDR/2/3 SDRAM总线终端电源
- 有线调制解调器，机顶盒和DSL调制解调器
- 工业电源供应和一般用途供应
特性
- 电源电压:4.5V至13.2V
- V(IN)输入范围:3.3V ~ 12V
- 0.8V/0.6V至80% V(IN)输出范围
- 内部参考:0.8 v / 0.6 v
- 简单的单回路控制
- 10MHz高带宽误差放大器，转换速率为6V/μs
- 固定振荡器频率:300kHz/200kHz
- 无损，可编程过电流保护(使用低MOSFET R(DS(ON)))
- 启动到预偏载
- 内置热关机
- 内置软启动
- 过电流保护
- 过电压保护
- 欠压保护
- 综合引导二极管
- 完全无铅,完全通过无铅认证
- 无卤素和锑。“绿色”设备
