描述

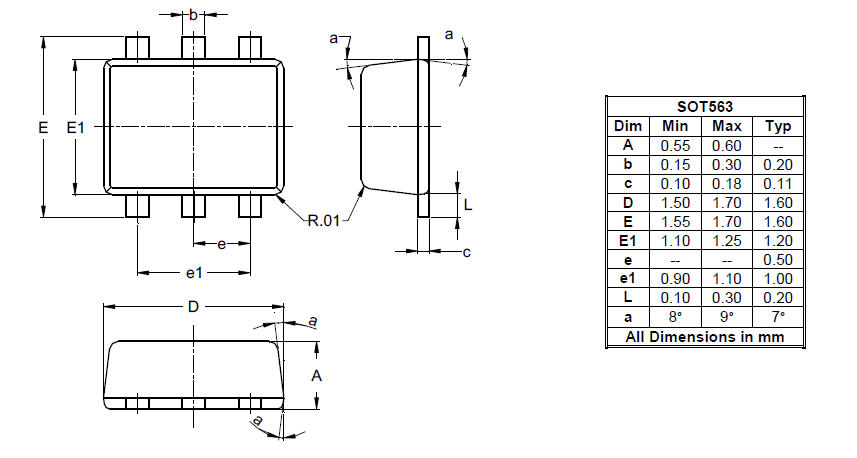

AP61100/AP61102是一款1A同步降压转换器，具有2.3V到5.5V宽输入电压范围。该器件完全集成了110毫欧高侧功率MOSFET和80毫欧低侧功率MOSFET，提供高效降压DC-DC转换。AP61100/AP61102设备通过采用恒定在线时间(COT)控制来实现快速瞬态响应、容易的回路稳定和低输出电压纹波，从而使外部组件数量最小化，易于使用。该设备在SOT563包中可用。

应用程序

• 5V输入分布式电源母线电源
• 白色家电和小家电
• FPGA, DSP和ASIC供应
• 网络摄像机
• 无线路由器
• 消费电子产品
• 通用装载点

特性

• VIN: 2.3V到5.5V
• 输出电压(VOUT): 0.6V ~ 3.6V
• 1A连续输出电流
• 0.6V±2%参考电压
• 15μA低静态电流(脉冲调频)
• 开关频率(VIN = 5V, VOUT = 1.8V)
• 在5mA轻负载下效率高达89%
• 可编程操作模式通过EN
  o脉冲频率调制
  o脉冲宽度调制与输出负载无关
• Power-Good指示器
  o AP61102
• 保护电路
  o欠压锁定(UVLO)
  o VIN过电压保护(OVP)
  o峰值电流极限
  o谷电流极限
  阿热关机
• 完全无铅,完全符合RoHS标准(注1 &2）
• 无卤素和锑。“绿色”装置(注3)
• 对于需要特定变更控制的汽车应用(即符合AEC-Q100/101/200, PPAP能力，并在IATF 16949认证设施制造的零部件)，请联系我们或您的当地代表。
