描述

AP61300/AP61302是一个3A，同步降压转换器与宽输入电压范围2.4V到5.5V。该器件完全集成了70毫欧高侧功率MOSFET和50毫欧低侧功率MOSFET，提供高效降压DC-DC转换。

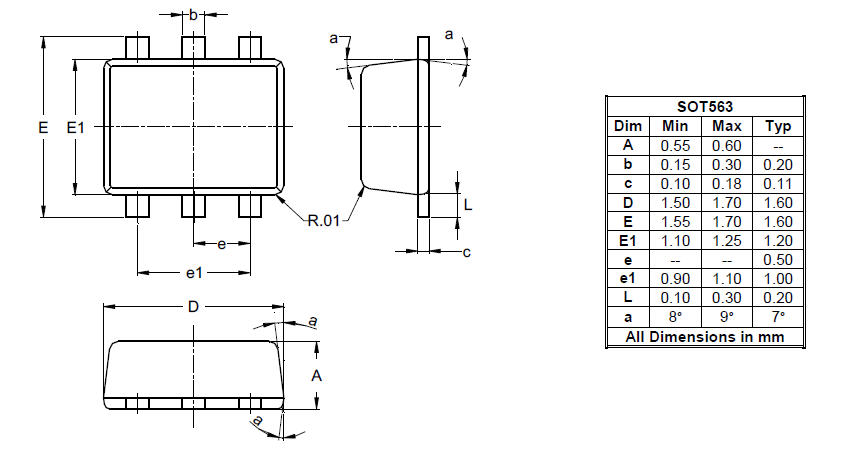

AP61300/AP61302设备通过采用恒定在线时间(COT)控制来实现快速瞬态响应、容易的回路稳定和低输出电压纹波，从而使外部组件数量最小化，易于使用。该设备在SOT563包中可用。

应用程序

• 5V分布式电源总线供应
• 白色家电和小家电
• FPGA, DSP和ASIC供应
• 网络摄像机
• 无线路由器
• 消费电子产品
• 通用装载点

特性

• VIN: 2.4V到5.5V
• 输出电压(VOUT): 0.6V to VIN
• 3A连续输出电流
• 6V±2%参考电压
• 19μA低静态电流(脉冲调频)
• 开关频率(VIN = 5V, VOUT = 1.8V)
• 在5mA轻负载下高达84%的效率
• 可编程操作模式通过EN
• 脉冲频率调制
• 脉冲宽度调制与输出负载无关
• 低压差(LDO)模式
• Power-Good指示器
• AP61302
• 保护电路
• 欠压锁定(UVLO)
• VIN过电压保护(OVP)
• 峰值电流限制
• 谷电流限制
• 热关机
• 完全无铅,完全符合RoHS标准(注1 &2）
• 无卤素和锑。“绿色”装置(注3)
• 汽车应用需要特定的变化控制(即合格的零部件AEC-Q100/101/200, PPAP能力，并在IATF 16949认证的工厂生产)联系我们或者你当地的代表。
