描述

AP62200是一个2A同步降压转换器，具有4.2V到18V的宽输入电压范围。该器件完全集成了90毫欧高侧功率MOSFET和65毫欧低侧功率MOSFET，提供高效降压DC/DC转换。

AP62200设备通过采用恒定在线时间(COT)控制来实现快速瞬态响应、容易的回路稳定和低输出电压纹波，从而使外部组件的数量减少，从而易于使用。

AP62200设计为电磁干扰(EMI)降低进行了优化。它有一个专有的门驱动方案来抵抗开关节点振铃而不牺牲MOSFET的打开和关断时间，这降低了高频辐射EMI噪声引起的MOSFET开关。

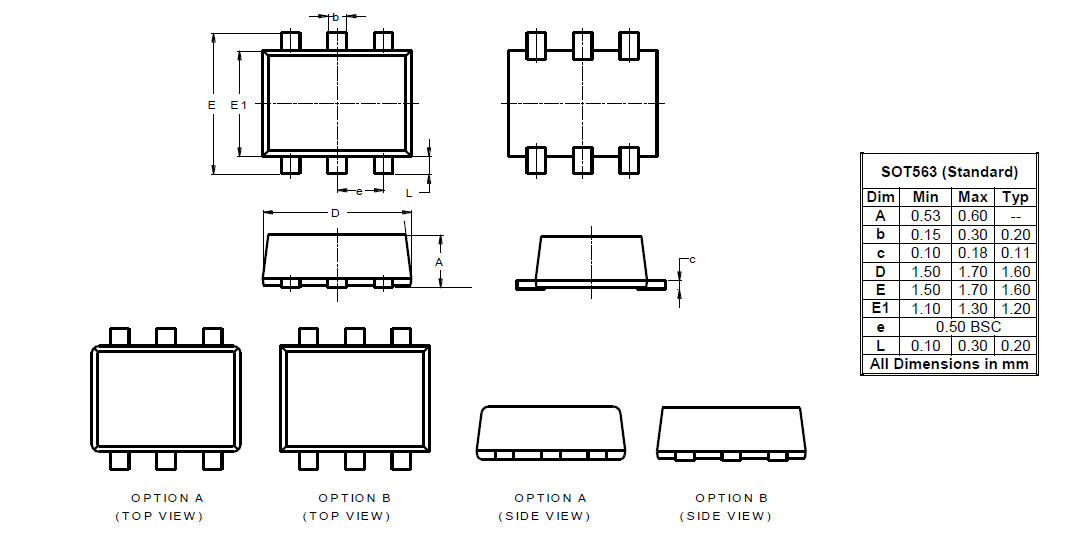

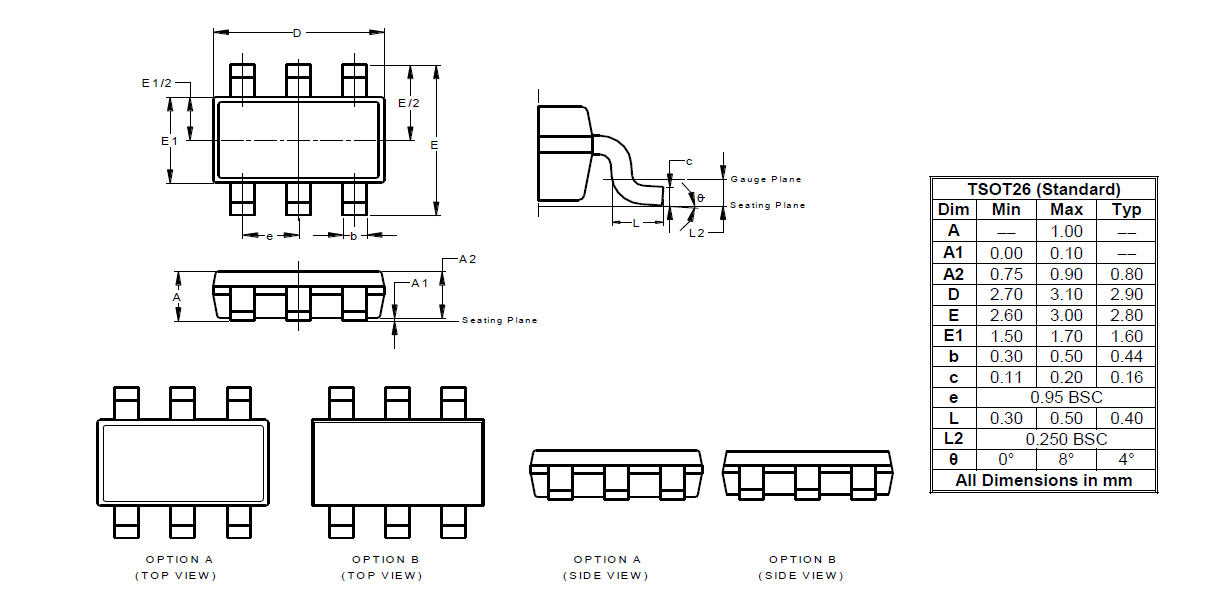

该设备包含SOT563或TSOT26包。

应用程序

• 平板电视和显示器
• 机顶盒
• 消费电子产品
• 网络系统
• 通用装载点

特性

• VIN: 4.2V到18V
• 输出电压(VOUT): 0.8V ~ 7V
• 2A连续输出电流
• 0.8V±1%参考电压(TA = +25℃)
• 135μA低静止电流
• 开关频率(VIN = 12V, VOUT = 5V)
• 在5mA轻负载下高达84%的效率
• 专有的栅极驱动器设计，最佳的电磁干扰减少
• 保护电路

o欠压锁定(UVLO)

o逐周谷电流极限

阿热关机

• 完全无铅,完全符合RoHS标准(注1 &2）
• 无卤素和锑。“绿色”装置(注3)
