描述

AP7348是一个4通道低dropout稳压器，具有高输出电压精度，低RDS(ON)，高PSRR，低输出噪声和低静态电流。该调节器基于CMOS工艺。

AP7348包括两个电压参考，和四个通道，每个通道都有一个错误放大器，折叠限流，放电电路和一个独立的电阻网络来确定固定输出电压。在温度故障状态下，所有4个通道都被禁用。该设备有两个启用输入，EN1控制VOUT1和VOUT3，使VOUT2和VOUT4由EN2控制。在禁用期间，两个关联的通道将释放。

由于其低功耗和线路和负载瞬态响应，AP7348非常适合于低功耗手持通信设备。

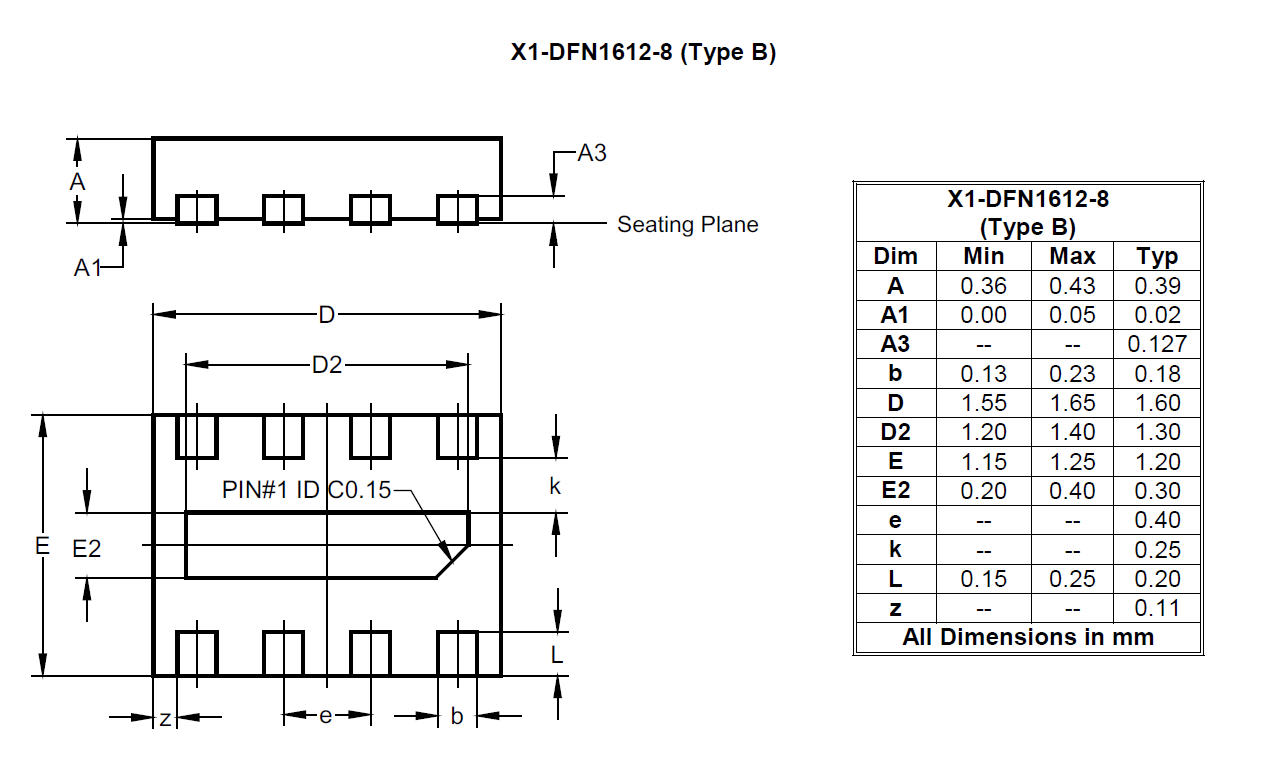

AP7348在X1-DFN1612-8 (B型)封装中提供，允许小的占地面积和密集的PCB布局。

应用程序

• 智能手机/平板电脑
• 无线访问点
• 通信模块
• 相机模块、家用电器
• 用于物联网/LPWAN的射频电源

特性

• 低VIN和宽VIN范围:1.7V到5.25V
• 每路输出电流:300mA
• 输出电压精度±1%
• Ripple Rejection 75dB at 1kHz
• 低输出噪声，60μVrms从10Hz到100kHz
• 4通道静态电流一般为160μA
• 固定1.2V到3.6V
• 完全无铅,完全符合RoHS标准(注1 &2）
• 无卤素和锑。“绿色”装置(注3)
• 对于需要特定变更控制的汽车应用(即符合AEC-Q100, PPAP能力，并在IATF 16949认证设施制造的零部件)，请联系我们或您的当地代表。
