描述

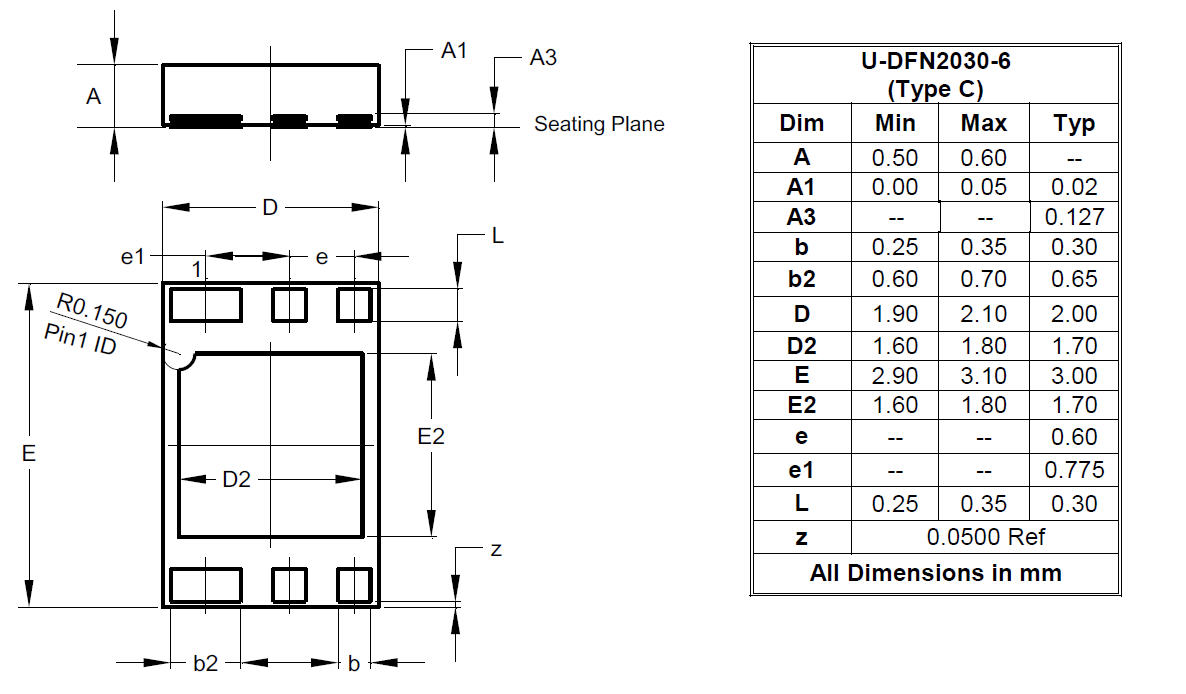

AP9221是专为1芯锂离子可充电电池组应用而设计的单芯片保护解决方案。AP9221包括1芯锂离子电池保护芯片和具有共同漏极的双N-CH MOSFET。AP9221提供丰富的电池保护功能，可以通过检测过充电电压/电流、过放电电压/电流或负载短路来关闭N-CH MOSFET。AP9221有固定的延迟时间，以节省外部组件。AP9221包含在U-DFN2030-6 (Type C)包中。
应用程序
特性
- 高电压CMOS工艺，最高24V (VDD到VM)
- 低静止电流(+25°C)
- 正常模式下，3.0μA(典型模式)，4.5μA(最大模式)VDD = 3.5 v
- 下电模式:0.1μA (Max.)
- 高精度电压检测电路(+25°C)
- 过充检测电压:3.5V ~ 4.5V (5mV阶跃
- 过充滞后电压范围:0.1V ~ 0.4V (50mV阶跃)精度±50mV
- 过放电检测电压:2.0V ~ 3.4V (10mV步进)精度±35mV
- 过放电滞后电压范围:0V ~ 0.7V (40mV阶跃)精度±65mV
- 放电过流检测电压:0.025V至0.2V (10mV步进)精度±12mV
- 短电流检测电压:0.12V至0.45V (50mV阶跃)精度±50mV
- 充电过流检测电压:-0.2V to -0.025V (10mV Steps)准确度±12mV
- 过充检测电压:8.0V(固定)精度±2V
- 过充释放电压:7.3V(固定)精度±2V
- 内置固定检测延迟时间(+25°C)，精度±20%
- 关机模式可选择(是或否)
- 0V电池充电可选(许可或抑制)
- 完全无铅,完全符合RoHS标准(注1 &2）
- 无卤素和锑。“绿色”装置(注3)
