描述

AR30N60是一款高性能有源/同步整流器，用于输出电压小于10V的二次侧同步整流。

通过集成MOSFET和控制器，AR30N60模拟了一个接近理想的二极管整流器的特性。这种组合不仅降低了二次侧同步整流器的能量消耗，而且改善了一次侧分系统的功耗。

同步功能允许嵌入AR30N60的MOSFET立即关闭，一旦主侧开关接通，防止同步整流器的不利反向条件。AR30N60非常适合于在反激式或llc谐振拓扑中实现的AC/DC功率变换器。为了便于使用，AR30N60的设计足够灵活，可以在以下模式之一操作:不连续传导(DCM)，连续传导(CCM)，准谐振(QR)。

为了进一步提高转换效率和确保系统的完整性，AR30N60集成了许多创新功能。这些包括:轻载检测，以减少待机功耗，T(ON)和T(OFF/EN)引脚，以防止由于开路或短路故障条件下的跑位ON-time, SFB引脚提供过温保护，低R(DS(ON))的嵌入式MOSFET，和宽输出电压(V(CC))范围。

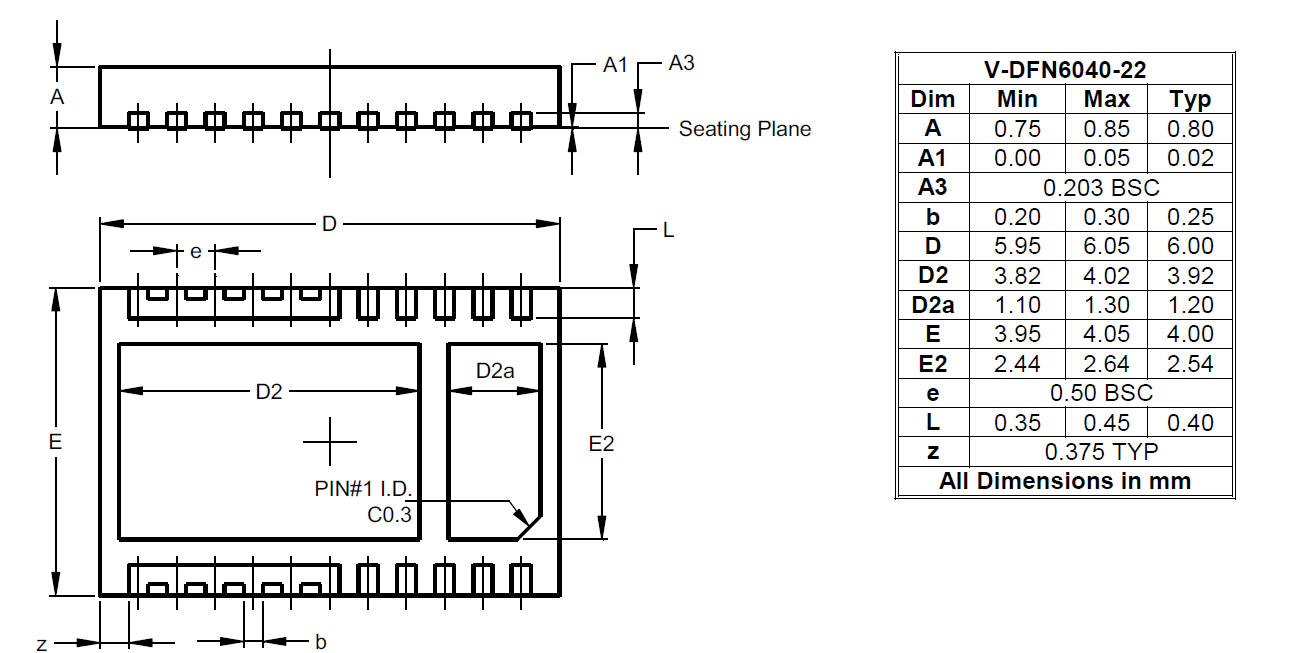

V-DFN6040-22封装占地面积小，非常适合空间有限的应用场合。

应用程序

• 消费产品(如FPTV)、web服务器和存储服务器中的开关模式电源(SMPS)
• 笔记本电脑、台式机、一体机、平板电脑、智能手机、网络客户端的电源适配器和充电器，输出电压固定或可变(如USB Type-C、PD、快速充电等)
• 工业和测量设备

特性

• 二次侧同步整流
• 低关断阈值在-4mV
• 工作温度范围广，从-40°C到+150°C
• 支持DCM、CCM和QR(准谐振)工作模式
• 内置故障处理机制，提供高水平的系统稳定性:过温(OTP)和过压保护(OVP)欠压锁定(UVLO)
• 轻载检测，减少待机功耗
• 完全无铅,完全通过无铅认证
• 不含卤素和锑。”绿色”设备
