描述

AZ494是一种电压模式脉冲宽度调制开关稳压控制电路，主要用于电源控制。

AZ494由一个参考电压电路、两个误差放大器、一个片上可调振荡器、一个死区时间控制(DTC)比较器、一个脉冲导向控制触发器和一个输出控制电路组成。通过微调，电压基准(V(REF))的精度可提高至±1%，提供了更好的输出电压调节。AZ494提供推拉或单端输出操作，可以通过输出控制选择。

AZ494A和AZ494C的区别在于它们的参考电压分别为4.95V和5V。

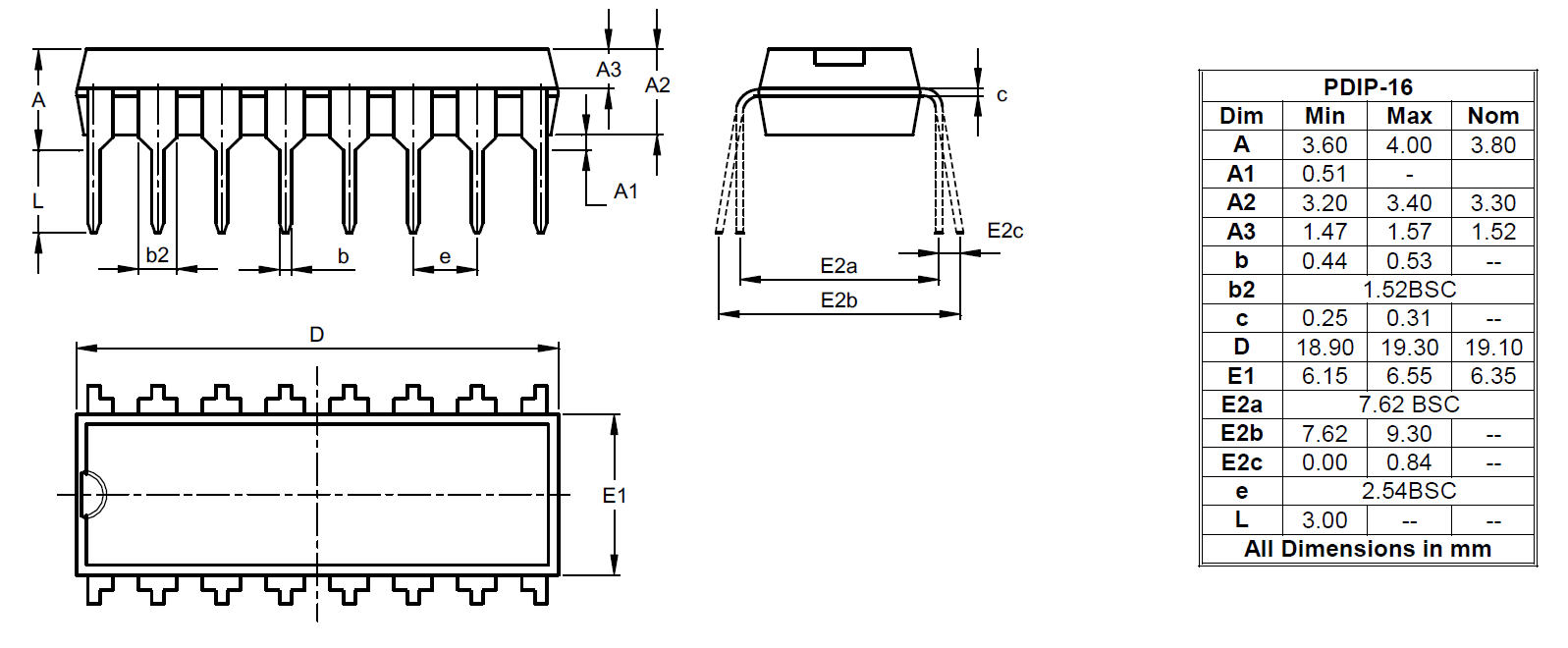

AZ494有PDIP-16和SO-16的标准包。

应用程序

• smp
• 背光逆变器
• 充电器

特性

• 稳定的4.95V/5V参考电压修剪到±1.0%精度
• 未承诺输出TR为200mA汇聚或源电流
• 单端或推拉操作选择输出控制
• 内部电路禁止在任何一个输出双脉冲
• 完整的PWM控制电路与可变占空比
• 具有主从操作的片上振荡器
• 完全无铅,完全通过无铅认证
• 无卤素和锑。“绿色”设备
